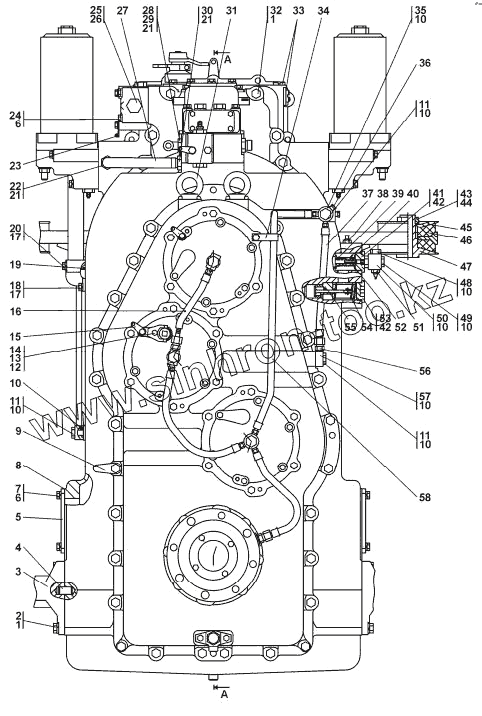

Каталог запасных частей к технике: Промтрактор ПК-12.02. 2701-12-10СП/-01СП Блок трансмиссии
2701-12-10СП(SP)
1
1
2
2
3
3
4
5
6
6
7
8
8
9
10
10
10
10
10
10
10
10
10
11
11
11
11
12
12
13
14
15
16
16
17
17
18
19
20
21
21
21
22
22
22
23
24
25
25
26
26
27
27
28
29
30
31
31
32
32
33
33
34
35
36
37
37
38
38
39
40
41
42
42
43
43
44
44
45
45
46
47
47
48
48
49
49
50
50
51
52
53
53
54
55
56
56
57
58
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-12-10СП(SP) | 2701-12-10СП(SP) | Блок трансмиссии | |
| 1 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 2 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 2 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 3 | 2701-12-30-20 | Кронштейн | |
| 3 | 2701-12-30 | Кронштейн | |
| 4 | 32 5480 | Штифт | |
| 5 | 402-12-120 | Крышка | |
| 6 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 7 | Болт М12-6gx25 | Болт М12-6gx25 | |
| 8 | 45 0079 | Прокладка | |
| 8 | 45 0079-20 | Прокладка | |
| 9 | 400-10-8 | Планка | |
| 10 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 11 | 2701-12-45 | Болт зажимной | |
| 11 | 2701-12-45-20 | Болт зажимной | |
| 12 | 29 0125 | Шпилька | |
| 12 | 29 0125-20 | Шпилька | |
| 13 | Шайба 8Т | Шайба 8Т | |
| 14 | Гайка М8 | Гайка М8 | |
| 15 | 2501-10-10 | Планка | |
| 16 | 2501-20-113СП(SP) | Рукав | |
| 16 | 2501-20-113-20СП(SP) | Рукав | |
| 17 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 18 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 19 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | Болт М10-6gx70 | Болт М10-6gx70 | |
| 21 | 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 | |
| 22 | 32121 | Подшипник 32121 | |
| 23 | 401-10-1 | Угольник | |
| 24 | Болт М12-6gx80 | Болт М12-6gx80 | |
| 25 | 2501-15-138СП(SP) | Клапан | |
| 25 | 2501-12-138-20СП(SP) | Клапан | |
| 26 | 700-40-5336 | Прокладка | |
| 26 | 700-40-5336-20 | Прокладка | |
| 27 | 46-26-355-02СП(SP) | Рукав высокого давления | |
| 27 | 46-26-355-02-20СП(SP) | Рукав высокого давления | |
| 28 | Н.036.23.072 | Контргайка | |
| 29 | Н.036.23.091 | Угольник ввертной | |
| 30 | Н.036.04.011 | Штуцер ввертной | |
| 31 | 700-28-2124-20 | Рым-болт М20.05 ГОСТ 4751-73 | |
| 31 | 700-28-2124 | Рым-болт М20.05 ГОСТ 4751-73 | |
| 32 | 28 5587 | Болт | |
| 32 | 28 5587-20 | Болт | |
| 33 | 37 0710 | Пробка | |
| 33 | 37 0710-20 | Пробка | |
| 34 | 700-41-3312 | Хомутик | |
| 35 | 2501-20-57 | Угольник | |
| 36 | 37 0250-08 | Пробка КГ 1/4" 40Х ТУ 23.1.506-91 | |
| 37 | 2501-20-113-01СП(SP) | Рукав | |
| 37 | 2501-20-113-01-20СП -20SP | Рукав | |
| 38 | 45 7382 5055 09 | Датчик ТМ100В-Т | |
| 38 | 45 7382 5054 10 | Датчик ТМ100В | |
| 39 | 2501-14-58 | Втулка | |
| 40 | 38327 | Пружина | |
| 41 | 2501-14-59 | Пробка | |
| 42 | 045-050-30-2-51-1668 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 43 | 30 5485 | Гайка | |
| 43 | 30 5485-20 | Гайка | |
| 44 | 31 0460 | Шайба 42.01.019 ГОСТ 11872-80 | |
| 44 | 31 0460-20 | Шайба Н42.01.019 ГОСТ 11872-89 | |
| 45 | 46-01-2-20 | Прижим | |
| 45 | 46-01-2 | Прижим | |
| 46 | 700-40-4351 | Амортизатор | |
| 47 | 46-01-3 | Упор | |
| 47 | 46-01-3-20 | Упор | |
| 48 | 37 5331 | Пробка | |
| 48 | 37 5331-20 | Пробка | |
| 49 | 2501-20-8-01 | Болт зажимной | |
| 49 | 2501-20-8-01-20 | Болт зажимной | |
| 50 | 1101-15-52 | Переходник | |
| 50 | 1101-15-52-20 | Переходник | |
| 51 | 3602.3829 | Датчики аварийного давления масла 3602.3829 | |
| 52 | 47-59-205 | Кольцо | |
| 53 | 700-37-2140 | Пробка | |
| 53 | 700-37-2140-20 | Пробка | |
| 54 | 700-38-2637 | Пружина | |
| 55 | 2001-14-17СП(SP) | Клапан | |
| 56 | 2501-20-59 | Штуцер | |
| 56 | 2501-20-59-20 | Штуцер | |
| 57 | 2501-20-58 | Угольник | |
| 58 | 2501-20-113-04СП(SP) | Рукав | |
| 58 | 2501-20-113-04-20СП -20SP | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
