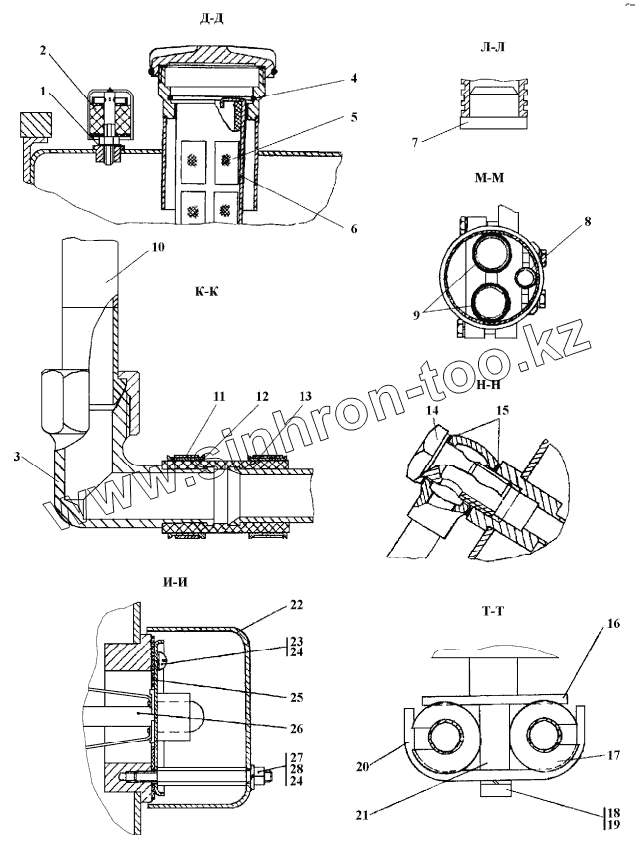

Каталог запасных частей к технике: Промтрактор ПК-12.02. 2602-25-10СП Бак топливный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2602-25-10-20СП(SP)
1
2
2
3
3
4
4
5
6
7
8
9
10
10
11
12
13
13
14
14
15
16
16
17
18
19
20
20
21
21
22
22
23
24
24
25
25
26
27
27
28
Позиция на иллюстрации Заводской номер детали Название детали
2602-25-10-20СП(SP) 2602-25-10-20СП(SP) Бак топливный
1 46-43-322 Кольцо
2 404-25-58-20СП(SP) Сапун
2 404-25-58СП(SP) Сапун
3 2706-25-12 Патрубок
3 2706-25-12-20 Патрубок
4 404-25-87 Кольцо пружинное
4 404-25-87-20 Кольцо пружинное
5 46-25-295СП(SP) Фильтр
6 2602-25-54СП(SP) Линейка мерная
7 7879-4201-04 Пробка
8 700-40-6684-05 Прокладка
9 700-40-6684-02 Прокладка
10 2706-25-15СП(SP) Трубопровод
10 2706-25-15-20СП(SP) Трубопровод
11 DIN3017-AS3045/ 12C7-W2 Шланговый хомут DIN3017-AS3045/ 12C7-W2
12 700-40-6684-01 Прокладка
13 46 1001 Рукав
13 46 1001-20 Рукав
14 700-41-3129-20 Болт зажимной
14 700-41-3129 Болт зажимной
15 20x26 МН4152-62 Кольцо 20x26 МН4152-62
16 1102-25-13 Пластина
16 1102-25-13-20 Пластина
17 40 0478 Втулка
18 Болт М8-6gx45 Болт М8-6gx45
19 Шайба 8Т Шайба 8Т
20 1102-25-16 Втулка
20 1102-25-16-20 Втулка
21 1102-25-12-20 Накладка
21 1102-25-12 Накладка
22 2501-25-96 Колпачок
22 2501-25-96-20 Колпачок
23 Винт ВМ5-6gx12 Винт ВМ5-6gx12
24 Шайба 5 Шайба 5
25 45 0019 Прокладка
25 45 0019-20 Прокладка
26 БМ-162Б Датчик указателя уровня топлива БМ-162Б
27 2501-25-97 Шпилька
27 2501-25-97-20 Шпилька
28 Гайка М5 Гайка М5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
