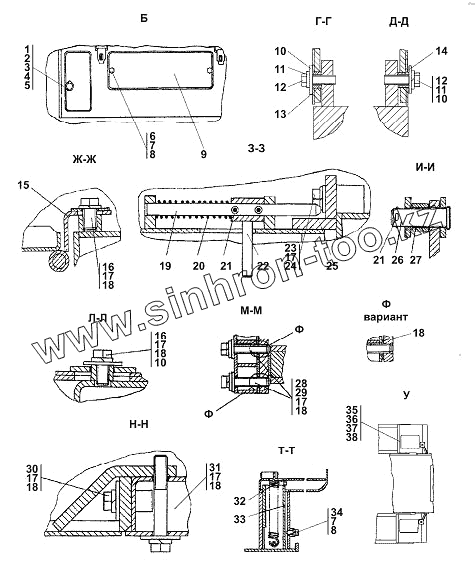

Каталог запасных частей к технике: Промтрактор ПК-12.02. 2601-55-1-04СП Облицовка
1
1
2
3
3
4
4
5
6
7
7
8
8
8
9
9
10
10
10
11
11
12
12
13
14
15
15
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18
18
19
20
20
21
21
22
23
24
24
25
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
33
34
35
35
36
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 46-43-105-01-20 | Кольцо | |
| 1 | 46-43-105-01 | Кольцо | |
| 2 | 401-55-383 | Ось | |
| 3 | 401-55-384 | Защелка | |
| 3 | 401-55-384-20 | Защелка | |
| 4 | 30 0160 | Гайка | |
| 4 | 30 0160-20 | Гайка | |
| 5 | Шплинт 2x14 | Шплинт 2x14 | |
| 6 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 7 | Шайба 8Т | Шайба 8Т | |
| 8 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 8 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 9 | 2501-55-262 | Крышка | |
| 9 | 2501-55-262-20 | Крышка | |
| 10 | 31 0320 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 10 | 31 0320-20 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 11 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 12 | 28 0730 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 13 | 2601-55-349 | Втулка | |
| 14 | 2601-55-349-01 | Втулка | |
| 15 | 2601-55-114СП(SP) | Петля | |
| 15 | 2601-55-114-20СП(SP) | Петля | |
| 16 | 28 0320 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 16 | 28 0320-20 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 17 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 18 | 31 0230 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 18 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 19 | 2501-55-215 | Стержень | |
| 20 | 700-38-2563 | Пружина | |
| 20 | 700-38-2563-20 | Пружина | |
| 21 | Шплинт 4x25 | Шплинт 4x25 | |
| 22 | 2501-55-169СП(SP) | Ручка | |
| 23 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 24 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 24 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 25 | 2601-55-115СП(SP) | Уголок | |
| 25 | 2601-55-115-20СП(SP) | Уголок | |
| 26 | 47 0540 | Ось 16в12x50 | |
| 26 | 47 0540-20 | Ось 16в12x50 | |
| 27 | 2601-55-313 | Втулка | |
| 27 | 2601-55-313-20 | Втулка | |
| 28 | 31 5211 | Шайба | |
| 28 | 31 5211-20 | Шайба | |
| 29 | 28 0379 | Болт 3М12-6gх65 | |
| 29 | 28 0379-20 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 30 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 31 | 28 0385 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 31 | 28 0385-20 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 32 | 401-55-578 | Стержень | |
| 32 | 401-55-578-20 | Стержень | |
| 33 | 2601-55-140СП(SP) | Корпус | |
| 33 | 2601-55-140-20СП(SP) | Корпус | |
| 34 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 35 | 2701-55-101-01СП(SP) | Крыло | |
| 35 | 2701-55-101-01-20СП -20SP | Крыло | |
| 36 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 36 | 28 0544-20 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 37 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 38 | 31 0270 | Шайба 16 ГОСТ 11371-78 | |
| 38 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
