Каталог запасных частей к технике: Промтрактор ПК-12.02. 2601-55-1-04СП Облицовка
1
1
2
2
3
3
3
4
5
6
6
7
7
8
8
8
9
9
10
11
11
12
13
14
14
15
15
16
16
17
18
19
19
20
20
21
21
22
22
23
24
24
25
25
26
26
27
27

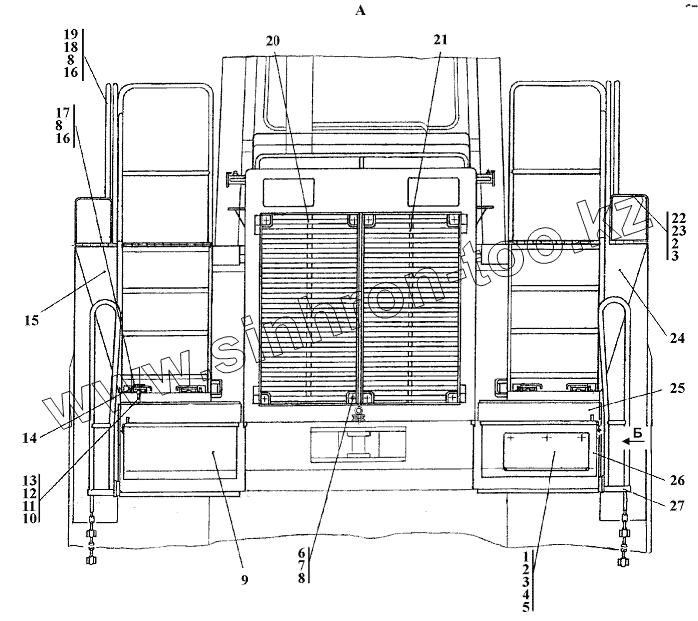

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2601-55-333-20 | Крышка | |
| 1 | 2601-55-333 | Крышка | |
| 2 | Шайба 8Т | Шайба 8Т | |
| 3 | 31 0140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 3 | 31 0140-20 | Шайба 8 ГОСТ 6958-78 | |
| 4 | Винт В.М8-6gx18 | Винт В.М8-6gx18 | |
| 5 | Гайка М8 | Гайка М8 | |
| 6 | 31 5211 | Шайба | |
| 6 | 31 5211-20 | Шайба | |
| 7 | 28 1379 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 7 | 28 1379-20 | Болт М12х1,25-6gх65 ГОСТ 795-70 | |
| 8 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 9 | 2601-55-106-01СП(SP) | Контейнер | |
| 9 | 2601-55-106-01-20СП -20SP | Контейнер | |
| 10 | Шплинт 4x25 | Шплинт 4x25 | |
| 11 | 700-38-2563 | Пружина | |
| 11 | 700-38-2563-20 | Пружина | |
| 12 | 2501-55-215 | Стержень | |
| 13 | 2501-55-169СП(SP) | Ручка | |
| 14 | 2601-55-141СП(SP) | Опора | |
| 14 | 2601-55-141-20СП(SP) | Опора | |
| 15 | 2601-55-143-20СП(SP) | Крыло | |
| 15 | 2601-55-143СП(SP) | Крыло | |
| 16 | 31 0230 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 16 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 17 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 18 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 19 | 2601-55-132СП(SP) | Поручень | |
| 19 | 2601-55-132-20СП(SP) | Поручень | |
| 20 | 2601-55-103СП(SP) | Решетка | |
| 20 | 2601-55-103-20СП(SP) | Решетка | |
| 21 | 2601-55-104СП(SP) | Решетка | |
| 21 | 2601-55-104-20СП(SP) | Решетка | |
| 22 | 2601-55-210 | Кожух | |
| 22 | 2601-55-210-20 | Кожух | |
| 23 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 24 | 2601-55-143-01СП(SP) | Крыло | |
| 24 | 2601-55-143-01-20СП -20SP | Крыло | |
| 25 | 2601-55-144СП(SP) | Кронштейн | |
| 25 | 2601-55-144-20СП(SP) | Кронштейн | |
| 26 | 2601-55-106СП(SP) | Контейнер | |
| 26 | 2601-55-106-20СП(SP) | Контейнер | |
| 27 | 2601-55-145СП(SP) | Ступенька | |
| 27 | 2601-55-145-20СП(SP) | Ступенька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
