Каталог запасных частей к технике: Промтрактор ПК-12.02. 2601-24-1-01СП Пол

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2601-24-1-01-20СП(SP)
1
1
2
2
2
3
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
12
13
14
15
16
16
17
17
18
18
19

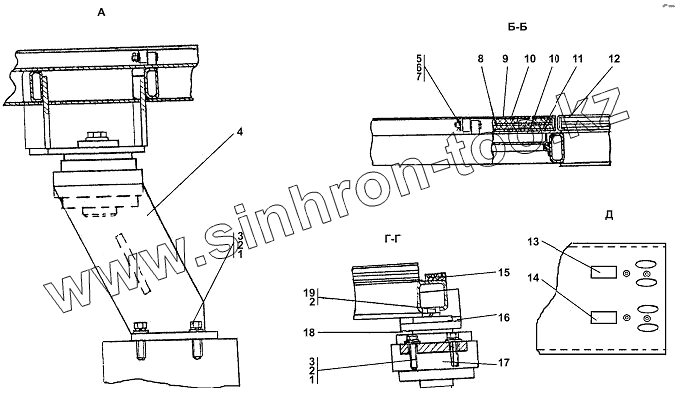

Позиция на иллюстрации Заводской номер детали Название детали
2601-24-1-01-20СП(SP) 2601-24-1-01-20СП(SP) Пол
1 31 0270 Шайба 16 ГОСТ 11371-78
1 31 0270-20 Шайба 16.0Т.10.0221 ГОСТ 11371-78
2 Шайба 16 ОТ Шайба 16 ОТ
3 28 0544 Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70
3 28 0544-20 Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70
4 2601-24-146СП(SP) Опора
4 2601-24-146-20СП(SP) Опора
5 47 0230 Ось 6-10Б12х45
5 47 0230-20 Ось 6-10Б12х45
6 31 0170 Шайба 10 ГОСТ 11371-78
6 31 0170-20 Шайба 10.01.10.0221 ГОСТ 11 371-78
7 Шплинт 3,2x14 Шплинт 3,2x14
8 2601-24-62-01 Пластина
8 2601-24-62-01-20 Пластина
9 2601-24-61 Коврик
9 2601-24-61-20 Коврик
10 2601-24-62 Пластина
11 2601-24-63 Прокладка
12 2601-24-84-01 Уплотнение
13 42 0331 Табличка
14 42 0333 Табличка
15 2601-24-66 Уплотнение
16 2501-24-150-01 Пластина
16 2501-24-150-01-20 Пластина
17 2601-24-146СП(SP) Опора
17 2601-24-146-20СП(SP) Опора
18 0602-24-86 Проставка
18 0602-24-86-20 Проставка
19 Болт М16x1,5-6gx60 Болт М16x1,5-6gx60
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
