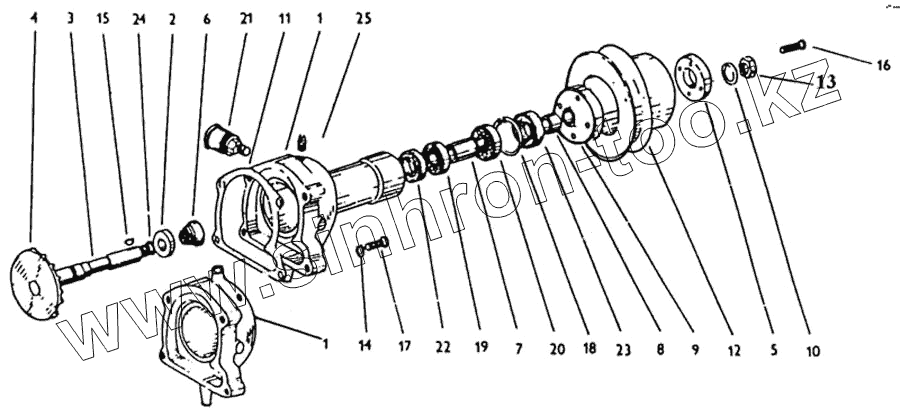

Каталог запасных частей к технике: ППС Детва УНС-061. Водяной насос
1
1
2
3
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6901 0654 | Корпус водяного насоса | |
| 2 | 7001 0692 | Нажимное кольцо | |
| 3 | 5501 0603 | Вал | |
| 3 | 5501 0699 | Вал комплектный | |
| 4 | 5501 0604 | Центробежное колесо | |
| 6 | 5501 0606 | Уплотненение водяного насоса | |
| 7 | 95 0602 | Дистанционная трубка | |
| 8 | 95 0609 | Вставка | |
| 9 | 95 0610 | Втулка шкива | |
| 10 | 95 0612 | Шайба гайки | |
| 11 | 95 0613 | Уплотнение корпуса | |
| 12 | 95 0614 | Шкив водяного насоса | |
| 13 | 99 3690 | Гайка М14х1,5 | |
| 14 | 99 4807 | Шайба 10,2 | |
| 15 | 99 8108 | Шпонка 4х6,5 | |
| 16 | 99 9006 | Винт М8х18 | |
| 17 | 99 8678 | Винт М10х35 | |
| 18 | 97 0294 | Предохранительное кольцо 47 | |
| 19 | 97 1034 | Подшипник 6002 | |
| 20 | 97 1054 | Подшипник 6303 | |
| 21 | 97 2803 | Масленка 4 | |
| 22 | 97 4116 | Гуферо 20х40х10 | |
| 23 | 97 4120 | Гуферо 24х47х10 | |
| 24 | 974366 | Кольцо 22х18 | |
| 25 | 5501 0219 | Конусная пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
