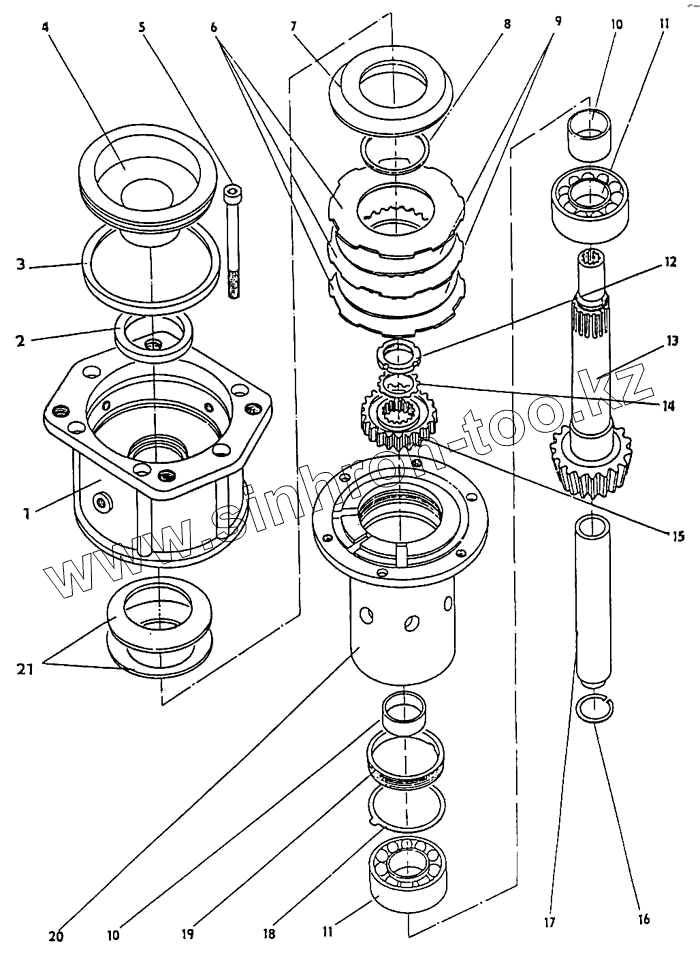

Каталог запасных частей к технике: ППС Детва УНС-061. Шестерня в сборе
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 533-0-34-09-003-2 | Крышка | |
| 2 | SТN 02 9280.1 | Кольцо 90х80 | |
| 3 | SТN 02 9280.1 | Кольцо 90х80 | |
| 4 | 533-0-34-09-008-1 | Поршень | |
| 5 | SТN 02 1143.55 | Винт М8х80 | |
| 6 | 339 050 502 702 | Пластина внешняя | |
| 7 | 533-0-34-09-004-1 | Прижимное кольцо | |
| 8 | SТN 02 3648 | Предохранительное кольцо 80 | |
| 9 | 339 050 501 702 | Пластина внутреняя | |
| 10 | 533-0-34-09-015-1 | Трубка распорная | |
| 11 | SТN 02 4665 | Подшипник 3210 | |
| 12 | SТN 02 3630 | Гайка КМ9 | |
| 13 | 533-0-34-09-004-2 | Шестерня | |
| 14 | SТN 02 3640 | Шайба 8 | |
| 15 | 533-0-34-0-006-1 | Поводок пластин | |
| 16 | SТN 02 2931 | Стопорное кольцо 42 | |
| 17 | 533-0-34-09-013-1 | Втулка | |
| 18 | 533-0-34-09-011-1 | Шайба | |
| 19 | 533-0-34-09-016-1 | Винт М95х2 | |
| 20 | 533-0-34-01-005-3 | Носитель шестерни | |
| 21 | 533-0-34-09-010-1 | Тарельчатая пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
