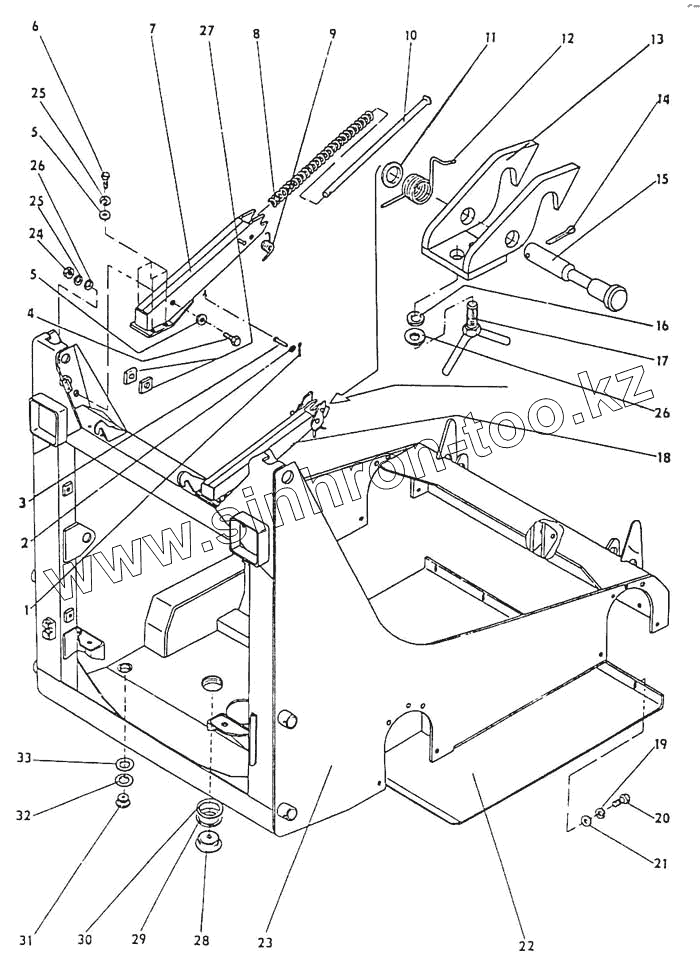

Каталог запасных частей к технике: ППС Детва УНС-061. Рама в сборе
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SТN 02 1781.05 | Шплинт | |
| 2 | SТN 02 1702.15 | Шайба | |
| 3 | 533-0 -62-02-227-1 | Цапфа | |
| 4 | SТN 02 1143.25 | Винт М5х25 | |
| 5 | SТN 02 1702.15 | Шайба | |
| 6 | SТN 02 1143.55 | Винт М8х80 | |
| 7 | 533-9-62-02-190-1 | Консоль левая | |
| 8 | 729-58-228 | Пружина | |
| 9 | 533-0-62-02-209-1 | Пружина левая | |
| 10 | 533-9-62-02-210-1 | Опора | |
| 11 | SТN 02 1702.15 | Шайба | |
| 12 | 533-0-84-02-905-1 | Пружина правая | |
| 13 | 533-9-62-02-220-1 | Зажимная губка | |
| 14 | SТN 02 1781.05 | Шплинт | |
| 15 | 533-0-62-02-225-2 | Цапфа | |
| 16 | SТN 02 1740.05 | Шай6а 10 | |
| 17 | 533-9-62-02-315-1 | Винт | |
| 18 | 533-9-62-02-200-1 | Консоль правая | |
| 19 | SТN 02 1740.05 | Шай6а 10 | |
| 20 | SТN 02 1103.25 | Винт М6х14 | |
| 21 | SТN 02 1702.15 | Шайба | |
| 22 | 533-0-62-02-230-1 | Лист нижний | |
| 23 | 533-9-62-02-001-1 | Рама | |
| 24 | SТN 02 1401.55 | Гайка М14 | |
| 25 | SТN 02 1740. 05 | Шайба 10 | |
| 26 | 533-0-62-31-097 | Шайба | |
| 27 | 533-0-62-02-236-1 | Шайба | |
| 28 | 533-0-62-02-043-1 | Пробка | |
| 29 | 700-40-189-02 | Шайба | |
| 30 | 730-50-366 | Уплотнение | |
| 31 | 533-0-62-02-042-1 | Пробка | |
| 32 | 765-50-283 | Шайба | |
| 33 | 700-40-189-01 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
