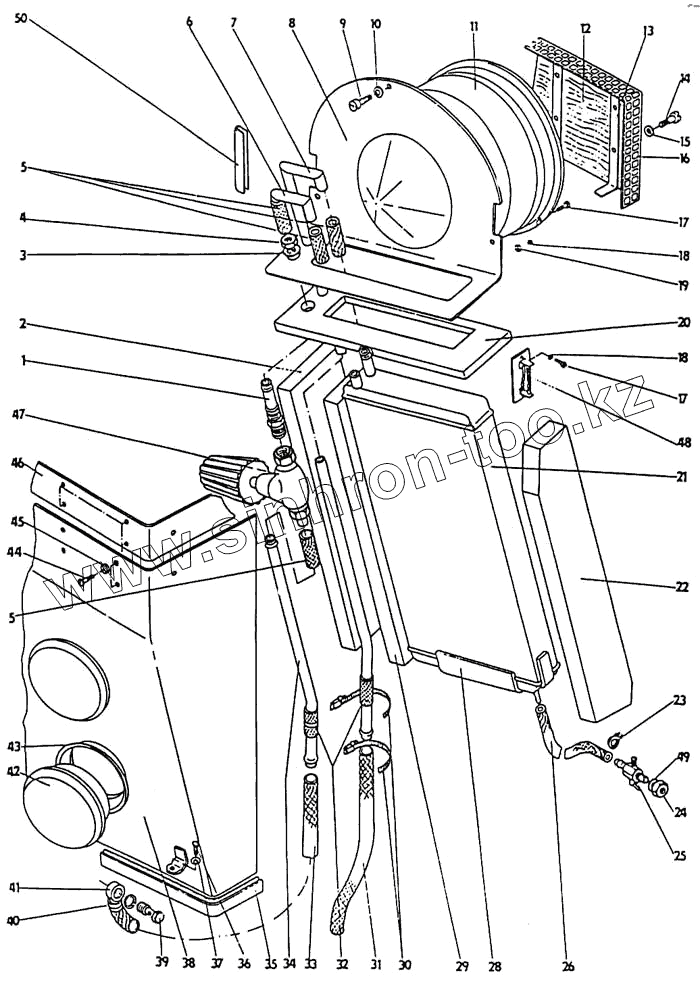

Каталог запасных частей к технике: ППС Детва УНС-061. Отопление
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 533-0-52-37-024-1 | Соединительная муфта | |
| 2 | 533-0-62-37-037-1 | Вкладыш | |
| 3 | SТN 02 1702.15 | Шайба | |
| 4 | SТN 02 1403.25 | Гайка М22х1,5 | |
| 5 | 533-0-62-37-030-1 | Муфта шланга | |
| 6 | 533-9-62-37-017-1 | Колено | |
| 7 | 533-9-62-37-011-1 | Трубопровод | |
| 8 | 533-9-62-37-001-1 | Кожух вентилятора | |
| 9 | SТN 02 1131.20 | Винт М5х12 | |
| 10 | SТN 02 1702.15 | Шайба | |
| 11 | 443 960 525 06В | Держатель с электродвигателем | |
| 12 | 533-9-62-37-042-1 | Фильтрующий элемент | |
| 13 | 533-0-62-37-049-2 | Вкладыш | |
| 14 | SТN 02 1131.25 | Винт М5х16 | |
| 15 | SТN 02 1726.15 | Шайба 4,3 | |
| 16 | 533-0-62-37-027-2 | Решетка | |
| 17 | SТN 02 1131.25 | Винт М5х16 | |
| 18 | SТN 02 1702.15 | Шайба | |
| 19 | SТN 02 1401.15 | Гайка | |
| 20 | 533-0-62-37-036-1 | Вкладыш | |
| 21 | 443 950 521 001 | Обогреватель | |
| 22 | 533-0-62-37-039-1 | Вкладыш | |
| 23 | 548 241 571 528 | Скобка шланга | |
| 24 | SТN 02 1403.25 | Гайка М22х1,5 | |
| 25 | 443 761 351 000 | Сливной кран | |
| 26 | 533-0-62-37-034-1 | Шланг для выпуска воздуха | |
| 28 | 533-0-62-37-040-1 | Облицовка | |
| 29 | 533-0-62-37-038-1 | Вкладыш | |
| 30 | 548 141 571 522 | Зажим шланга | |
| 31 | 533-0-62-37-033-1 | Шланг | |
| 32 | 533-0-62-37-031-1 | Шланг | |
| 33 | 533-0-62-37-032-1 | Шланг | |
| 34 | 533-0-62-37-022-1 | Трубка | |
| 35 | SТN 62 2015.03 | Профильное уплотнение UL=920мм | |
| 36 | SТN 02 1151.25 | Винт М4х8 | |
| 37 | 548 300 952 002 | Шайба декоративная КR 5 952/9 | |
| 38 | 533-9-62-37-006-1 | Крышка корпуса обогревателя | |
| 39 | 533-0-05-37-008-1 | Винт | |
| 40 | SТN 02 9310.3 | Кольцо уплотнительное 26х32 | |
| 41 | 533-9-62-37-046-1 | Присоединение | |
| 42 | 533-0-62-37-044-1 | Обдуватель-модификация | |
| 43 | 533-0-62-37-045-1 | Шайба | |
| 44 | SТN 02 1151.25 | Винт М4х8 | |
| 45 | 548 300 952 001 | Шайба декоративная КR 4 952/11 | |
| 46 | 533-0-62-37-026-1 | Консоль | |
| 47 | 551 243 | Кран радиатора V-4232-3/8 | |
| 48 | 443 960 522 114 | Регуляционное сопротивление | |
| 49 | SТN 02 1702.15 | Шайба | |
| 50 | SТN 62 2015.03 | Профильное уплотнение UL=920мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
