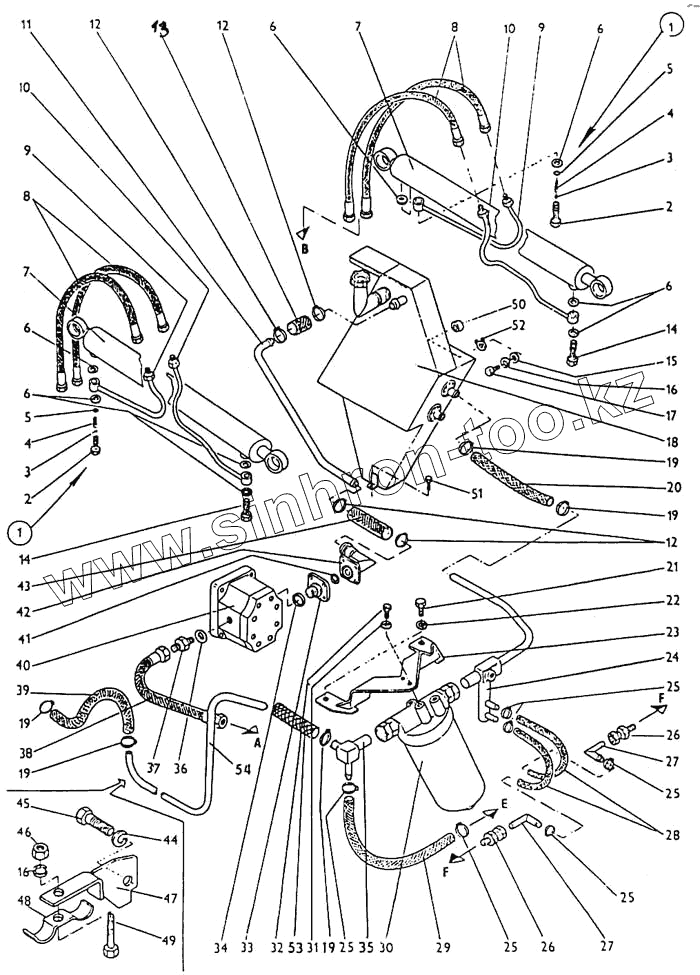

Каталог запасных частей к технике: ППС Детва УНС-061. Гидравлическая система
1
1
2
2
3
3
4
4
5
5
6
6
6
6
6
7
7
8
8
9
9
10
10
11
12
12
12
13
14
14
15
16
16
17
18
19
19
19
19
19
20
21
22
23
24
25
25
25
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 533-9-62-19-801-1 | Клапан подъема | |
| 2 | 533-0-62-19-802-1 | Винт | |
| 3 | SТN 02 3680 | Шарик 8 | |
| 4 | 533-0-62-19-803-1 | Пружина | |
| 5 | SТN 02 1729 | Шайба 5,5 | |
| 6 | SТN 02 9310.2 | Кольцо уплотнительное 30х36 | |
| 7 | 533-0-62-19-006-1 | Гидравлический цилиндр НV 63/32-630-111-211М | |
| 8 | ТР 090.336 02В | Шланг | |
| 9 | 533-9-62-19-447-1 | Трубопровод | |
| 10 | 533-9-62-19-442-1 | Трубопровод | |
| 11 | 533-9-62-19-390-1 | Трубопровод | |
| 12 | 548 241 571 524 | Скобка шланга | |
| 13 | 533-0-62-19-680-1 | Всасывающий шланг 32х43-85 | |
| 14 | 533-9-62-19-828-1 | Винт | |
| 15 | SТN 02 1727 | Шайба 9 | |
| 16 | SТN 02 1740.05 | Шай6а 10 | |
| 17 | SТN 02 1103.25 | Винт М6х14 | |
| 18 | 533-9-62-19-850-1 | Бак гидравлический | |
| 19 | 548 241 571 532 | Скобка шланга | |
| 20 | 533-0-62-19-682-1 | Шланг 25х35-240 | |
| 21 | 533-0-62-19-011-1 | Винт | |
| 22 | SТN 02 1740.15 | Шайба | |
| 23 | 533-9-62-19-580-1 | Консоль | |
| 24 | 533-9-62-19-726-1 | Сварное изделие | |
| 25 | 548 241 571 531 | Скобка шланга | |
| 26 | 336 928 403 015 (DНР 40 3015) | Присоединение | |
| 27 | 533-9-62-19-804-1 | Трубопровод | |
| 28 | 533-0-62-19-688-1 | Шланг 16х25,5-400 | |
| 29 | 533-0-62-19-686-1 | Шланг | |
| 30 | 336 653 702 122 | Масляный фильтр FN 32 ВК | |
| 31 | SТN 02 1740.05 | Шай6а 10 | |
| 32 | SТN 02 1103.25 | Винт М6х14 | |
| 33 | 533-0-04-85-283-1 | Патрубок | |
| 34 | SТN 02 9310.2 | Кольцо уплотнительное 30х36 | |
| 35 | 533-9-62-19-865-1 | Сварное изделие | |
| 36 | SТN 02 9310.2 | Кольцо уплотнительное 30х36 | |
| 37 | 533-0-05-19-331-1 | Штуцер | |
| 38 | 336 632 561 131 (ТР 090.336.028) | Шланг | |
| 39 | SТN 63 5388 | Шланг 25х36-790 | |
| 40 | 336 146 156 125 (ТРF 01-4473-77) | Гидрогенератор U32L | |
| 41 | SТN 02 9281.2 | Уплотнительное кольцо 28х2 | |
| 42 | 533-9-62-19-555-1 | Фланец | |
| 43 | 533-0-62-19-681-1 (SТN 63 5388) | Шланг 32х43-210 | |
| 44 | SТN 02 1740.00 | Шайба 10 | |
| 45 | SТN 02 1103.20 | Винт М10х25 | |
| 46 | SТN 02 1401.15 | Гайка | |
| 47 | 533-9-62-19-585-1 | Консоль | |
| 48 | 533-0-05-19-347-2 | Скобка | |
| 49 | SТN 02 1103.20 | Винт М10х25 | |
| 50 | 533-0-62-19-818-1 | Упругое гнездо | |
| 51 | SТN 02 1103.25 | Винт М6х14 | |
| 52 | 533-0-62-15-102-1 | Предохранительная шайба | |
| 53 | 533-0-62-19-883-1 | Шланг | |
| 54 | 533-0-62-19-719-1 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
