Каталог запасных частей к технике: ППС Детва УНС-060. Управление впрыскивающим насосом
533-9-34-21-400-1
533 934 078 016
1
1
1
2
2
3
4
4
5
5
9
9
10
10
11
11
12
13
13
14
14
15
16
16
17
19
19
20
20
21
21
22
22
24
25
26
26
27
27
27
27
28
28
29
30
30
30
31
32
34
35
35
35
36
36
37

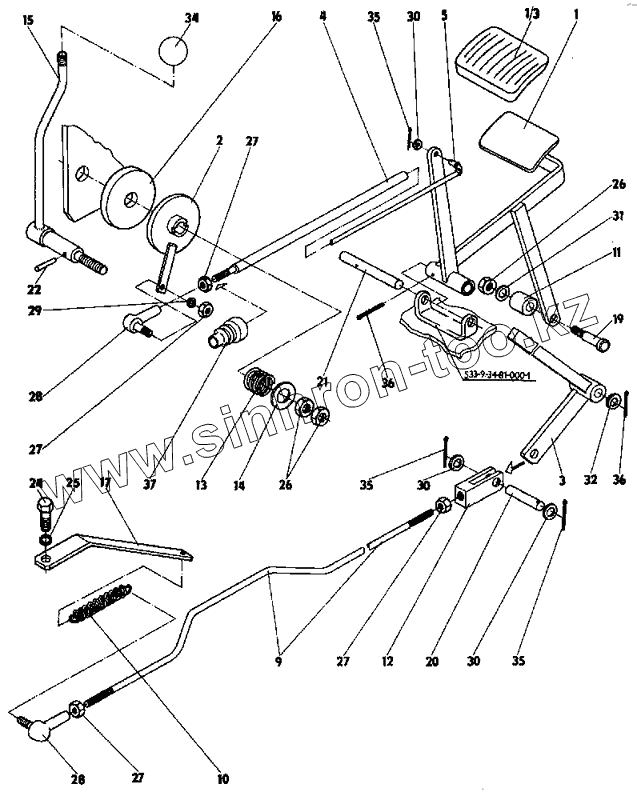

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-34-21-400-1 | 533-9-34-21-400-1 | Управление впрыскивающим насосом | |
| 533 934 078 016 | 533 934 078 016 | Управление впрыскивающим насосом | |
| 1 | 533-9-34-21-404-1 | Педаль | |
| 1 | 110-59-5820 | Подножка | |
| 1 | 533 934 078 116 | Педаль | |
| 2 | 533 934 078 716 | Ручной рычаг | |
| 2 | 533-9-34-21-412-2 | Ручной рычаг | |
| 3 | 533-9-34-21-418-1 | Рычаг | |
| 4 | 533 934 079 416 | Трубка | |
| 4 | 533-9-34-21-425-1 | Трубка | |
| 5 | 533 934 079 616 | Стержень | |
| 5 | 533-9-34-21-430-1 | Стержень | |
| 9 | 533-0-34-21-444-1 | Тяга | |
| 9 | 533 034 079 816 | Тяга | |
| 10 | 315 116 101 030 | Пружина | |
| 10 | 533-0-03-21-481-1 | Пружина | |
| 11 | 533 034 079 916 | Ролик | |
| 11 | 533-0-34-21-445-1 | Ролик | |
| 12 | 533-0-38-21-453-1 | Вилка | |
| 13 | 315 116 037 940 | Пружина | |
| 13 | 533-0-05-23-024-1 | Пружина | |
| 14 | 533 005 250 416 | Шайба | |
| 14 | 533-0-05-21-449-1 | Шайба | |
| 15 | 533-9-34-21-455-1 | Рычаг | |
| 16 | 533 005 248 116 | Прокладка | |
| 16 | 533-0-05-21-406-1 | Накладка | |
| 17 | 533-0-34-21-432-1 | Лист | |
| 19 | 533 034 080 016 | Палец | |
| 19 | 533-0-34-21-448-1 | Палец | |
| 20 | 533 034 080 116 | Штифт 6x20 | |
| 20 | 533-0-34-21-449-1 | Штифт 6x20 | |
| 21 | 533 034 080 216 | Штифт 8x70 | |
| 21 | 533-0-34-21-450-1 | Штифт 8x70 | |
| 22 | 533 034 080 616 | Штифт | |
| 22 | 533-0-34-21-459-2 | Штифт | |
| 24 | Болт M8x20 | Болт M8x20 | |
| 25 | Шайба 8 | Шайба 8 | |
| 26 | CSN 02 1401.21 | Гайка M8 | |
| 27 | CSN 02 1401.21 | Гайка M8 | |
| 28 | ONA 30 1540.15 | Угловой шарнир 10 | |
| 29 | CSN 02 1740.01 | Шайба 6 | |
| 30 | CSN 02 1702.11 | Шайба A 6,4 | |
| 31 | CSN 02 1740.01 | Шайба 6 | |
| 32 | CSN 02 1702.11 | Шайба A 6,4 | |
| 34 | CSN 02 5181.21 | Шарик 20 | |
| 35 | CSN 02 1781.00 | Шплинт 2x16 | |
| 36 | CSN 02 1781.00 | Шплинт 2x16 | |
| 37 | 273 124 025 072 | Пылезащитный манжет |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
