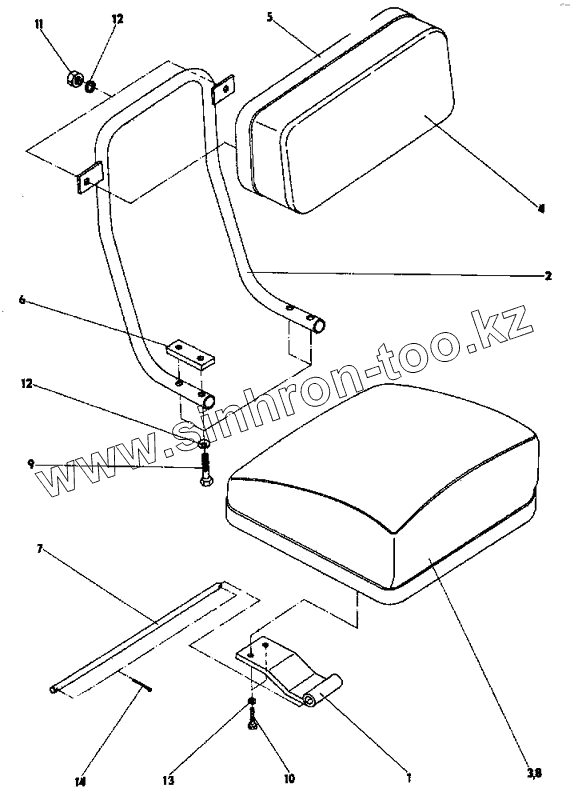

Каталог запасных частей к технике: ППС Детва УНС-060. Сидение
533-9-34-72-190-1
533 934 225 416
1
1
2
2
3
4
5
6
6
7
7
8
8
9
10
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-34-72-190-1 | 533-9-34-72-190-1 | Сидение | |
| 533 934 225 416 | 533 934 225 416 | Сидение | |
| 1 | 533 934 225 516 | Держатель | |
| 1 | 533-9-34-72-191-1 | Держатель | |
| 2 | 533 934 225 816 | Опора | |
| 2 | 533-9-34-72-195-1 | Опора | |
| 3 | 531-9-8034-500-90 | Подушка | |
| 4 | 1-80-345-049 | Спинка | |
| 5 | 533-0-05-30-244-2 | Крышка | |
| 6 | 533-0-34-72-203-1 | Шайба | |
| 6 | 533 034 226 116 | Шайба | |
| 7 | 533 034 226 216 | Ось | |
| 7 | 533-0-34-72-204-1 | Ось | |
| 8 | 533 034 226 316 | Куб | |
| 8 | 533-0-34-72-205-1 | Куб | |
| 9 | CSN 02 1103.25 | Болт M6x16 | |
| 10 | CSN 02 1103.25 | Болт M6x16 | |
| 11 | CSN 02 1401.15 | Гайка M8 | |
| 12 | CSN 02 1740.05 | Шайба 4 | |
| 13 | CSN 02 1401.15 | Гайка M8 | |
| 14 | CSN 02 1781.05 | Шплинт 3,2x20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
