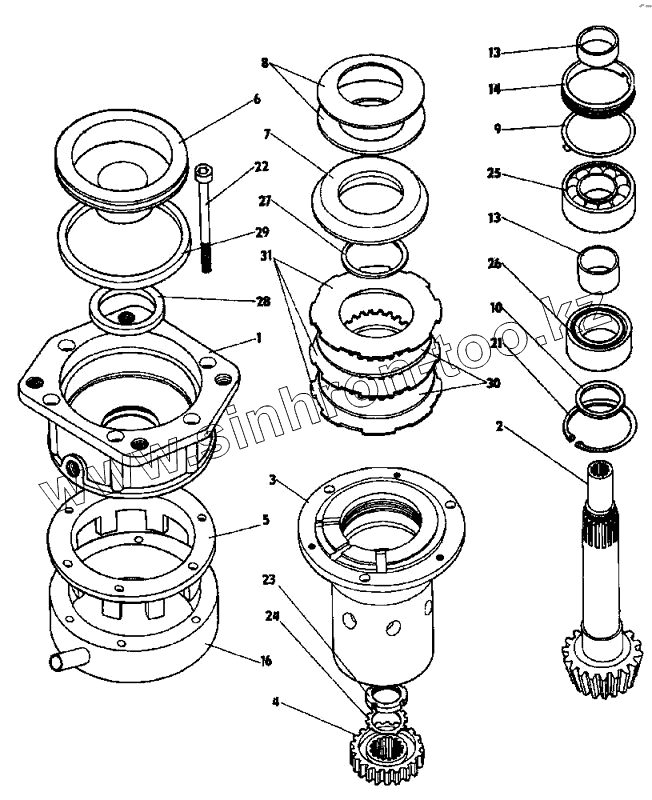

Каталог запасных частей к технике: ППС Детва УНС-060. Шестерня в сборе правая (левая)
533-9-34-09-001-1
533 934 019 216
533-9-34-09-501-1
533 934 019 316
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
13
13
14
14
16
21
22
23
24
25
26
27
28
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-34-09-001-1 | 533-9-34-09-001-1 | Шестерня в сборе правая | |
| 533 934 019 216 | 533 934 019 216 | Шестерня в сборе правая | |
| 533-9-34-09-501-1 | 533-9-34-09-501-1 | Шестерня в сборе | |
| 533 934 019 316 | 533 934 019 316 | Шестерня в сборе | |
| 1 | 533 034 019 416 | Крышка | |
| 1 | 533-0-34-09-003-1 | Крышка | |
| 2 | 533 034 019 516 | Шестерня | |
| 2 | 533-0-34-09-004-1 | Прижимное кольцо | |
| 3 | 533 034 019 616 | Носитель шестерни | |
| 3 | 533-0-34-09-005-2 | Носитель шестерни | |
| 4 | 533 034 019 716 | Поводок пластин | |
| 4 | 533-0-34-09-006-1 | Поводок пластин | |
| 5 | 533 034 019 816 | Кош | |
| 5 | 533-0-34-09-007-2 | Кош | |
| 6 | 533 034 019 916 | Поршень | |
| 6 | 533-0-34-09-008-1 | Поршень | |
| 7 | 533 034 020 016 | Прижимное кольцо | |
| 7 | 533-0-34-09-009-1 | Прижимное кольцо | |
| 8 | 533 034 020 116 | Тарельчатая пружина | |
| 8 | 533-0-34-09-010-1 | Тарельчатая пружина | |
| 9 | 533-0-34-09-011-1 | Шайба | |
| 9 | 533 034 020 216 | Шайба | |
| 10 | 533 034 020 316 | Кольцо | |
| 10 | 533-0-34-09-012-1 | Кольцо | |
| 13 | 533 034 020 416 | Трубка распорная | |
| 13 | 533-0-34-09-015-1 | Трубка распорная | |
| 14 | 533 034 020 516 | Болт M95x2 | |
| 14 | 533-0-34-09-016-1 | Винт М95х2 | |
| 16 | 533-9-34-09-018-2 | Трубка в сборе | |
| 21 | CSN 02 2931 | Предохранительное кольцо 68 | |
| 22 | CSN 02 1143.55 | Болт M8x80 | |
| 23 | CSN 02 3630 | Гайка KM7 | |
| 24 | CSN 02 3640 | Шайба MB 8 | |
| 25 | CSN 02 4665 | Подшипник 3210 | |
| 26 | NA 4911 V | Игольчатый подшипник | |
| 27 | CSN 02 3648 | Предохранительное кольцо 80 | |
| 28 | CSN 02 9280.1 | Кольцо 90x80 | |
| 29 | CSN 02 9280.1 | Кольцо 90x80 | |
| 30 | 339 050 501 702 | Пластина внутреняя | |
| 30 | 443 40115D5 | Пластинка внутренняя | |
| 31 | 339 050 502 702 | Пластина внешняя | |
| 31 | 443 40116D5 | Пластинка внешняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
