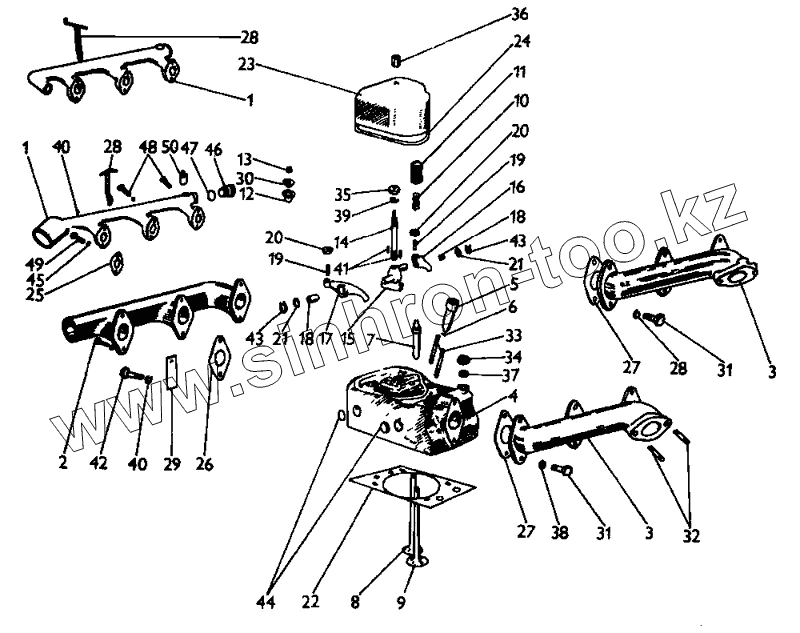

Каталог запасных частей к технике: ППС Детва УНС-060. Головка цилиндра

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
49 010 551
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
27
28
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
40
41
42
43
43
44
45
46
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
49 010 551 49 010 551 Головка цилиндра с пробками и втулками
1 49 010 560 Отводящий трубопровод
2 49 010 510 Всасывающий трубопровод
3 30 010 503 Выхлопной фланец
4 49 010 552 Головка цилиндра
5 69 010 557 Втулка держателя распылителя форсунки
6 950 503 Прокладочная шайба
7 69 010 567 Направитель клапана
8 69 010 555 Всасывающий клапан
9 69 010 554 Выпускной клапан
10 950 507 Пружина клапана внутренняя
11 950 508 Пружина клапана внешняя
12 69 010 556 Тарелка клапанной пружины
13 69 010 559 Рифленый конус клапана
14 950 511 Винт стойки коромысел
15 950 512 Стойка коромысел
16 69 010 566 Коромысло всасывающего клапана комплектное
16 69 010 564 Коромысло всасывающего клапана
17 69 010 565 Коромысло выхлопного клапана комплектное
17 69 010 563 Коромысло выхлопного клапана
18 950 535 Втулка коромысла
19 950 516 Регулировочный винт
20 950 517 Гайка регулировочного винта
21 950 518 Подкладка коромысла
22 69 010 571 Уплотнительная прокладка головки
23 950 521 Крышка клапана
24 55 010 527 Уплотнение крышки клапана
25 950 524 Прокладка
26 55 010 508 Прокладка
27 55 010 510 Прокладка
28 49 010 511 Направитель канатика
29 950 529 Зажим
30 69 010 562 Тарелка внутренняя
31 991 029 Винт
32 992 545 Винт
33 992 571 Винт M8x55 CSN 02 1176.25
34 55 010 517 Гайка
35 993 772 Гайка M12 CSN 02 1403.20
36 994 011 Гайка M8 CSN 02 1431.25
37 55 010 504 Шайба
38 994 807 Шайба 10,2 CSN 02 1740.05
39 994 608 Шайба 12,2 CSN 02 1740.00
40 994 806 Шайба 8,2 CSN 02 1740.05
41 996 356 Штифт 6m6x14 CSN 02 2150.2
42 999 006 Винт M8x18 CSN 02 1103.15
43 970 225 Предохранительное кольцо 16 CSN 02 2930
44 992 311 Жестяная пробка 30 CSN 30 1399.1
45 994 636 Шайба 8,4 CSN 02 1744.05
46 55 010 512 Пробка
47 972 151 Уплотнительное кольцо 26x32 CSN 02 9310.3
48 998 655 Винт M3x45 CSN 02 1101.15
49 992 217 Винт M8x35 CSN 02 1143.55
50 55 010 219 Конусная пробка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
