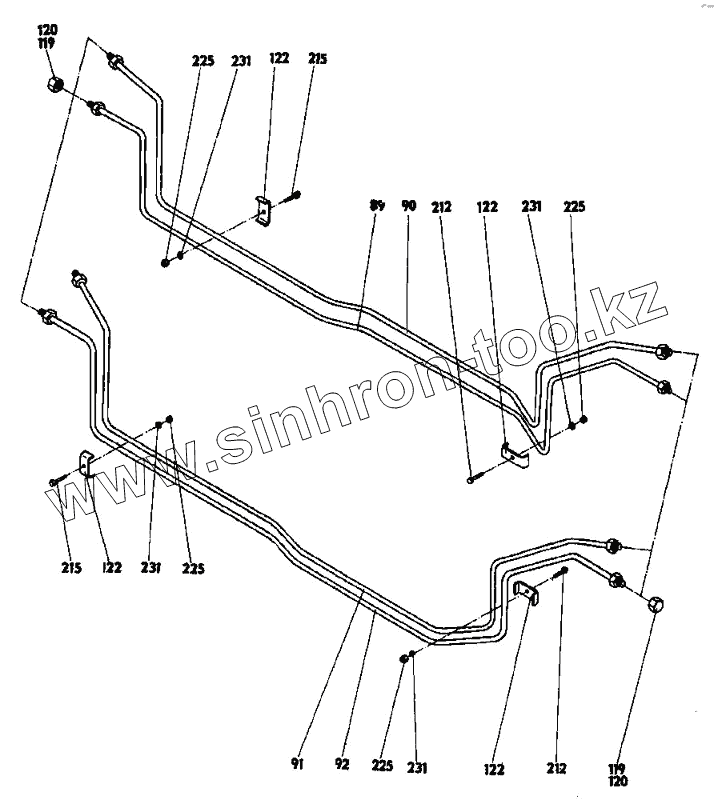

Каталог запасных частей к технике: ППС Детва УНС-060. Гидравлическая система
533-9-34-19-0.000-3
89
89
90
90
91
91
92
92
119
119
119
120
120
120
122
122
122
122
122
212
212
215
215
225
225
225
225
231
231
231
231
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-34-19-0.000-3 | 533-9-34-19-0.000-3 | Гидравлическая система | |
| 89 | 533 934 053 216 | Трубопровод | |
| 89 | 533-9-34-19-552-1 | Трубопровод | |
| 90 | 533 934 053 416 | Трубопровод | |
| 90 | 533-9-34-19-556-1 | Трубопровод | |
| 91 | 533 934 053 616 | Трубопровод | |
| 91 | 533-9-34-19-560-1 | Трубопровод | |
| 92 | 533 934 053 816 | Трубопровод | |
| 92 | 533-9-34-19-564-1 | Трубопровод | |
| 119 | 533 034 055 116 | Пробка | |
| 119 | 533-0-34-19-658-1 | Пробка | |
| 120 | 533 005 174 916 | Гайка | |
| 120 | 533-0-05-19-416-1 | Гайка | |
| 122 | 533 034 055 316 | Хомут крепежный | |
| 122 | 533-0-34-19-661-1 | Хомут крепежный | |
| 212 | CSN 02 1101. 25 | Болт M8x30 | |
| 215 | CSN 02 1103.20 | Болт M16x30 | |
| 225 | CSN 02 1401.20 | Гайка M8 | |
| 231 | CSN 02 1740.00 | Шайба 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
