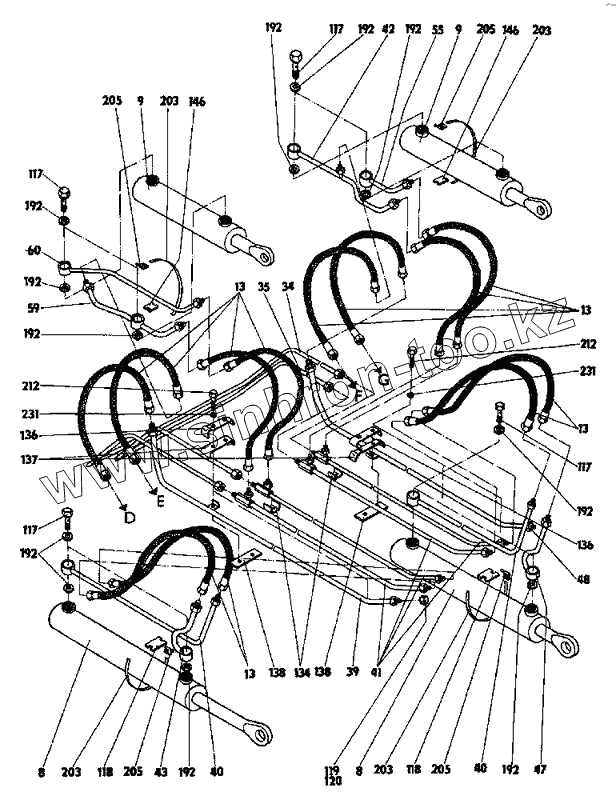

Каталог запасных частей к технике: ППС Детва УНС-060. Гидравлическая система
533-9-34-19-000-3
8
8
9
9
13
13
13
13
34
34
35
35
39
39
40
40
40
41
41
42
42
43
43
47
47
48
48
55
55
59
59
60
60
117
117
117
117
117
118
118
118
119
119
120
120
134
134
136
136
136
137
137
138
138
138
146
146
192
192
192
192
192
192
192
192
192
192
203
203
203
203
205
205
205
205
212
212
231
231
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-34-19-000-3 | 533-9-34-19-000-3 | Гидравлическая система | |
| 8 | 533-0-34-19-031-1 | Гидравлический цилиндр инструмента HV 63/32/500-111111 | |
| 9 | 533-0-34-19-030-1 | Гидравлический цилиндр HV 63/32/500-111111 | |
| 13 | 336 631 030 414 | Шланг | |
| 13 | 722-10-1010-700 | Шланг | |
| 13 | 631-HV 2X-Js10x700 | Шланг | |
| 34 | 533 934 040 016 | Трубопровод | |
| 34 | 533-9-34-19-253-1 | Трубопровод | |
| 35 | 533 934 040 516 | Трубопровод | |
| 35 | 533-9-34-19-260-1 | Трубопровод | |
| 39 | 533 934 041 416 | Трубопровод | |
| 39 | 533-9-34-19-280-1 | Трубопровод | |
| 40 | 533 934 041 816 | Трубопровод | |
| 40 | 533-9-34-19-286-1 | Трубопровод | |
| 41 | 533 934 042 116 | Трубопровод | |
| 41 | 533-9-34-19-291-1 | Трубопровод | |
| 42 | 533 934 042 516 | Трубопровод | |
| 42 | 533-9-34-19-298-1 | Трубопровод | |
| 43 | 533 934 042 916 | Трубопровод | |
| 43 | 533-9-34-19-304-1 | Трубопровод | |
| 47 | 533 934 043 916 | Трубопровод | |
| 47 | 533-9-34-19-327-1 | Трубопровод | |
| 48 | 533 934 044 016 | Трубопровод | |
| 48 | 533-9-34-19-332-1 | Трубопровод | |
| 55 | 533 934 045 416 | Трубопровод | |
| 55 | 533-9-34-19-366-1 | Трубопровод | |
| 59 | 533 934 046 416 | Трубопровод | |
| 59 | 533-9-34-19-390-1 | Трубопровод | |
| 60 | 533 934 046 716 | Трубопровод | |
| 60 | 533-9-34-19-396-1 | Трубопровод | |
| 117 | 533 034 054 916 | Винт | |
| 117 | 533-0-34-19-656-1 | Винт | |
| 118 | 533 034 055 016 | Шайба | |
| 118 | 533-0-34-19-657-1 | Шайба | |
| 119 | 533 034 055 116 | Пробка | |
| 119 | 533-0-34-19-658-1 | Пробка | |
| 120 | 533 005 174 916 | Гайка | |
| 120 | 533-0-05-19-416-1 | Гайка | |
| 134 | 533 034 056.216 | Гильза | |
| 134 | 533-0-34-19-673-1 | Гильза | |
| 136 | 533 034 056 316. | Зажим | |
| 136 | 533-0-34-19-675-1 | Зажим | |
| 137 | 533 034 056 416 | Гильза | |
| 137 | 533-0-34-19-676-1 | Гильза | |
| 138 | 533 034 056 516 | Гильза | |
| 138 | 533-0-34-19-677-1 | Гильза | |
| 146 | 533 034 057 316 | Шайба | |
| 146 | 533-0-34-19-685-1 | Шайба | |
| 192 | CSN 02 9310.2 | Уплотнительное кольцо 14x18 | |
| 203 | CSN 02 2757 | Поясок 9x235 | |
| 205 | CSN 02 2751.5 | Хомутик 9 | |
| 212 | CSN 02 1101. 25 | Болт M8x30 | |
| 231 | CSN 02 1740.00 | Шайба 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
