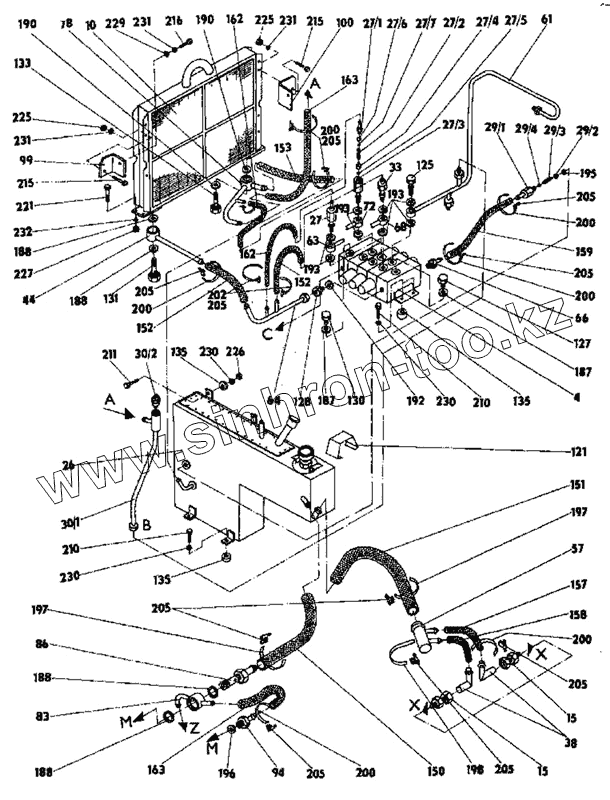

Каталог запасных частей к технике: ППС Детва УНС-060. Гидравлическая система
533-9-34-19-000-3
4
10
10
15
15
26
27
27
27
27
27
27
27
27
27
29
29
29
29
29
29
29
29
29
30
30
30
33
38
44
57
57
61
63
64
66
68
72
78
83
86
94
94
99
100
121
121
125
127
128
128
130
131
133
135
135
135
135
150
150
151
151
152
152
153
153
157
157
158
158
159
159
162
162
163
163
163
187
187
188
188
188
188
190
190
192
193
193
193
195
196
197
197
198
200
200
200
200
200
200
202
205
205
205
205
205
205
205
205
205
210
210
211
215
215
216
221
225
225
226
227
229
230
230
230
231
231
231
232
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-34-19-000-3 | 533-9-34-19-000-3 | Гидравлическая система | |
| 4 | 533-0-34-19-005-1 | Распределитель | |
| 10 | 533-9-34-19-020-1 | Гидравлический радиатор JANKA 6,3 | |
| 10 | 429 554 262 242 | Гидравлический радиатор JANKA 6,3 | |
| 15 | JS 20 DHP 40-30-15 | Прямое присоединение | |
| 26 | 533-9-34-19-050-3 | Гидравлический бак | |
| 27 | 533-9-34-19-200-2 | Предохранительный клапан | |
| 27 | 533-9-34-19-201-1 | Устье клапана | |
| 27 | 533-0-34-19-205-2 | Пружина | |
| 27 | 533-0-34-19-206-2 | Корпус | |
| 27 | 533-0-34-19-207-1 | Конус | |
| 27 | 02 36 80 | Шарик II 6,3 | |
| 27 | CSN 02 9310.2 | Уплотнительное кольцо 14x18 | |
| 27 | 533-0-34-19-208-1 | Шайба | |
| 29 | 533-9-34-19-217-1 | Перепускной клапан | |
| 29 | CSN 02 3680 | Шарик II 12,7mm | |
| 29 | 533-0-34-19-223-1 | Пружина | |
| 29 | 533 034 038 916 | Пружина | |
| 29 | 533-0-34-19-222-1 | Шайба | |
| 29 | 533 034 038 816 | Шайба | |
| 29 | 533-9-34-19-218-1 | Корпус | |
| 29 | 533 934 038 516 | Корпус | |
| 29 | 533 934 038 416 | Перепускной клапан | |
| 30 | 533-9-34-19-225-2 | Предохранительный клапан | |
| 30 | 533-9-34-19-226-2 | Корпус | |
| 30 | Клапан давления | Клапан давления 15 МПа блока клапанов DHP 201 360 | |
| 33 | 533-9-34-19-249-2 | Клапан | |
| 38 | 533-9-34-19-275-1 | Трубопровод | |
| 44 | 533-9-34-19-488-1 | Трубопровод | |
| 57 | 533 934 045 716 | Трубопровод | |
| 57 | 533-9-34-19-378-1 | Трубопровод | |
| 61 | 533-9-34-19-402-2 | Трубопровод | |
| 63 | 533-9-34-19-417-2 | Трубопровод | |
| 64 | 533-9-34-19-423-2 | Трубопровод | |
| 65 | 533-9-34-19-538-1 | Болт | |
| 66 | 533-9-34-19-421-1 | Трубопровод | |
| 68 | 533-9-34-19-435-2 | Трубопровод | |
| 72 | 533-9-34-19-458-2 | Трубопровод | |
| 78 | 533-9-34-19-310-2 | Трубопровод | |
| 83 | 533-9-34-19-523-3 | Трубопровод | |
| 86 | 533 934 052 216 | Болт | |
| 94 | 533 934 054 216 | Трубопровод | |
| 94 | 533-9-34-19-575-1 1 | Трубопровод | |
| 99 | 533-0-34-19-592-2 | Держатель | |
| 100 | 533-0-34-19-593-2 | Держатель | |
| 121 | 533 034 055 216 | Кожух | |
| 121 | 533-0-34-19-660-1 | Кожух | |
| 125 | 533-0-34-19-564-1 | Болт | |
| 127 | 533-0-34-19-666-2 | Пробка | |
| 128 | 533 034 055 916 | Патрубок | |
| 128 | 533-0-34-19-667-1 | Патрубок | |
| 130 | Пробка | Пробка | |
| 131 | 533-0-38-19-519-1 | Винт | |
| 133 | 533-0-05-19-333-1 | Винт | |
| 135 | 533 034 027 916 | Эластичное гнездо | |
| 135 | 533-0-34-15-060-1 | Эластичное гнездо | |
| 143 | 533-0-34-19-682-1 | Шланг | |
| 150 | 533 034 057 516 | Шланг | |
| 150 | 533-0-34-19-689-2 | Шланг | |
| 151 | 533 034 057 616 | Шланг | |
| 151 | 533-0-34-19-690-2 | Шланг | |
| 152 | 533-0-05-19-691-1 | Шланг | |
| 153 | 533-0-34-19-692-1 | Шланг | |
| 153 | 533 034 057 716 | Шланг | |
| 157 | 533 034 058 016 | Шланг | |
| 157 | 533-0-34-19-696-1 | Шланг | |
| 158 | 533 034 058 116 | Шланг | |
| 158 | 533-0-34-19-697-2 | Шланг | |
| 159 | 533 034 058 216 | Шланг | |
| 159 | 533-0-34-19-698-2 | Шланг | |
| 162 | 533-0-34-19-701-1 | Шланг | |
| 163 | 533 034 058 616 | Шланг | |
| 163 | 533-0-34-19-702-1 | Шланг | |
| 187 | CSN 02 9281.2 | Уплотнительное кольцо 12x2 | |
| 188 | CSN 02 9310.2 | Уплотнительное кольцо 14x18 | |
| 190 | CSN 02 9310.2 | Уплотнительное кольцо 14x18 | |
| 192 | CSN 02 9310.2 | Уплотнительное кольцо 14x18 | |
| 193 | CSN 02 9310.2 | Уплотнительное кольцо 14x18 | |
| 195 | CSN 02 9310.2 | Уплотнительное кольцо 14x18 | |
| 196 | CSN 02 9310.2 | Уплотнительное кольцо 14x18 | |
| 197 | CSN 02 2757 | Поясок 9x235 | |
| 198 | CSN 02 2757 | Поясок 9x235 | |
| 200 | CSN 02 2757 | Поясок 9x235 | |
| 202 | CSN 02 2757 | Поясок 9x235 | |
| 205 | CSN 02 2751.5 | Хомутик 9 | |
| 210 | CSN 02 1103.25 | Болт M6x16 | |
| 211 | CSN 02 1101.25 | Болт M10x40 | |
| 215 | CSN 02 1103.20 | Болт M16x30 | |
| 216 | CSN 02 1103.20 | Болт M16x30 | |
| 219 | CSN 02 1103.25 | Болт M6x16 | |
| 221 | CSN 02 1103.21 | Болт M6x12 | |
| 225 | CSN 02 1401.20 | Гайка M8 | |
| 226 | CSN 02 1401.25 | Гайка M6 | |
| 227 | CSN 02 1401.20 | Гайка M8 | |
| 229 | CSN 02 1702.05 | Шайба 10,5 | |
| 230 | CSN 02 1740.05 | Шайба 4 | |
| 231 | CSN 02 1740.00 | Шайба 12 | |
| 232 | CSN 02 1740.00 | Шайба 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
