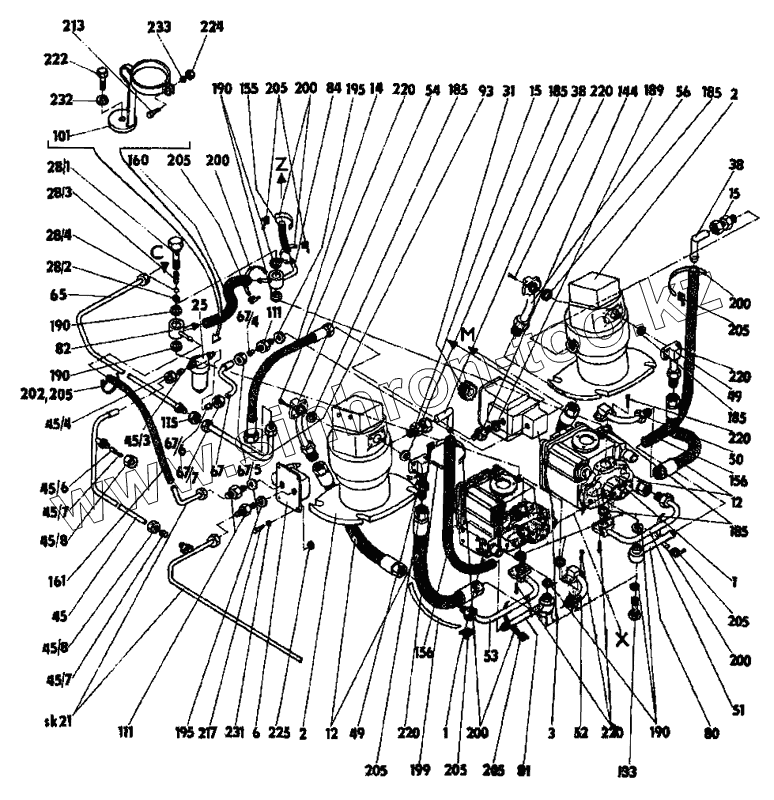

Каталог запасных частей к технике: ППС Детва УНС-060. Гидравлическая система
2 533-9-34-19-000-3
1
1
2
2
3
3
6
6
12
12
12
14
14
15
15
25
28
28
28
28
28
28
28
28
31
45
45
45
45
45
45
45
45
49
49
50
51
52
53
54
56
65
67
67
67
67
67
80
81
82
84
93
101
115
133
144
155
156
156
160
161
185
185
185
185
185
189
190
190
190
190
195
195
199
200
200
200
200
200
202
205
205
205
205
205
205
205
205
213
217
220
220
220
220
220
220
222
224
225
231
232
233
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 533-9-34-19-000-3 | 2 533-9-34-19-000-3 | Гидравлическая система | |
| 1 | 336 233 281 000 | Гидрогенератор SPV 20-015-0270-00 | |
| 1 | 533-9-34-19-010-1 | Гидрогенератор SPV 20-015-0270-00 | |
| 2 | 533-0-34-19-006-1 | Гидравлический двигатель SMF 20-000-1100-00 | |
| 3 | 336 142 801 720 | Гидрогенератор | |
| 3 | А 72-ХТМ084-ХТМ | Гидрогенератор | |
| 6 | 336 512 501 018 | Перепускной клапан VP 2-10-1/10 | |
| 6 | VP 2-10-110 | Перепускной клапан VP 2-10-1/10 | |
| 11 | 533-0-34-19-650-1 | Патрубок | |
| 12 | 336 632 561 106 | Шланг высокого давления V-35-16-400-1010 | |
| 12 | 7423-16-1010-400 | Шланг высокого давления V-35-16-400-1010 | |
| 14 | 336 631 030 408 | Шланг 722-10-1010-400 | |
| 14 | 631 HV 2xJs10x400 | Шланг 722-10-1010-400 | |
| 15 | Js 20 DHP 40-30-15 | Прямое присоединение | |
| 25 | 574 712 314 000 | Фильтр FG 11 | |
| 28 | 533 034 038 216 | Шайба | |
| 28 | CSN023680 | Шарик 10 | |
| 28 | 533-0-34-19-213-1 | Пружина | |
| 28 | 533-0-34-19-212-1 | Шайба | |
| 28 | 533-0-34-19-211-1 | Болт | |
| 28 | 533 034 038 116 | Болт | |
| 28 | 533-9-34-19-210-1 | Клапан | |
| 28 | 4 533 934 038 016 | Клапан | |
| 31 | 533-0-34-19-234-1 | Втулка | |
| 45 | 533-9-34-19-317-3 | Трубопровод | |
| 45 | 533-0-34-19-546-1 | Гайка | |
| 45 | 533-0-34-19-547-1 | Уплотнительное кольцо | |
| 45 | 533-0-34-19-321-1 | Ролик | |
| 45 | 533-0-34-19-255-1 | Гайка | |
| 45 | 533-0-05-19-424-1 | Уплотнительное кольцо | |
| 49 | 533-9-34-19-337-1 | Трубопровод | |
| 50 | 533-9-34-19-343-2 | Трубопровод | |
| 51 | 533-9-34-19-348-1 | Трубопровод | |
| 52 | 533-9-34-19-353-2 | Трубопровод | |
| 53 | 533-9-34-19-358-1 | Трубопровод | |
| 54 | 533-9-34-19-363-1 | Трубопровод | |
| 56 | 533-9-34-19-373-1 | Трубопровод | |
| 65 | 533-9-34-19-428-2 | Трубопровод | |
| 67 | 533-0-34-19-255-1 | Гайка | |
| 67 | 533-0-05-19-424-1 | Уплотнительное кольцо | |
| 67 | 533-9-34-19-431-1 | Трубопровод | |
| 67 | 533-0-34-19-546-1 | Гайка | |
| 67 | 533-0-34-19-547-1 | Уплотнительное кольцо | |
| 80 | 533-9-34-19-508-1 | Трубопровод | |
| 81 | 533-9-34-19-513-1 | Трубопровод | |
| 82 | 533-9-34-19-518-1 | Трубопровод | |
| 84 | 533-9-34-19-528-1 | Трубопровод | |
| 93 | 533-9-34-19-570-2 | Трубопровод | |
| 101 | 533-9-34-19-595-2 | Консоль | |
| 115 | CSN021403.25 | Гайка M24x1,5 | |
| 133 | 533-0-05-19-333-1 | Винт | |
| 144 | 533-0-34-19-683-1 | Патрубок | |
| 155 | 533-0-34-19-694-1 | Шланг | |
| 156 | 533-0-34-19-695-1 | Шланг | |
| 160 | 533-0-34-19-699-2 | Шланг | |
| 161 | 533-0-34-19-700-2 | Шланг | |
| 185 | DHP406 481 | 0 -Кольцо 33x49,2x3,7 | |
| 189 | CSN 02 9310.2 | Уплотнительное кольцо 14x18 | |
| 190 | CSN029310.2 | Уплотнительное кольцо 24x30 | |
| 195 | CSN02 9310.2 | Уплотнительное кольцо 16x20 | |
| 199 | CSN02 2757 | Лента 9x370 | |
| 200 | CSN 02 2757 | Поясок 9x235 | |
| 202 | CSN 02 2757 | Поясок 9x235 | |
| 205 | CSN02 2751.5 | Запонка 9 | |
| 213 | CSN021103.25 | Винт М6х25 | |
| 217 | CSN021143.52 | Винт М8х25 | |
| 220 | DHP0959-K | Винт 3/8-16 UNC2A | |
| 222 | CSN02 1103.25 | Винт М12х25 | |
| 224 | CSN02 1401.25 | Гайка М6 | |
| 225 | CSN 02 1401.20 | Гайка M8 | |
| 231 | CSN02 1740.00 | Шайба 8 | |
| 232 | CSN02 1740.00 | Шайба 8 | |
| 233 | CSN02 1740.05 | Шайба 6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
