Каталог запасных частей к технике: PENGPU PengPu PD-320. STRAIGHT TILT BLADE PD320Y-1 PD320Y-2

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

6

7

8

9

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

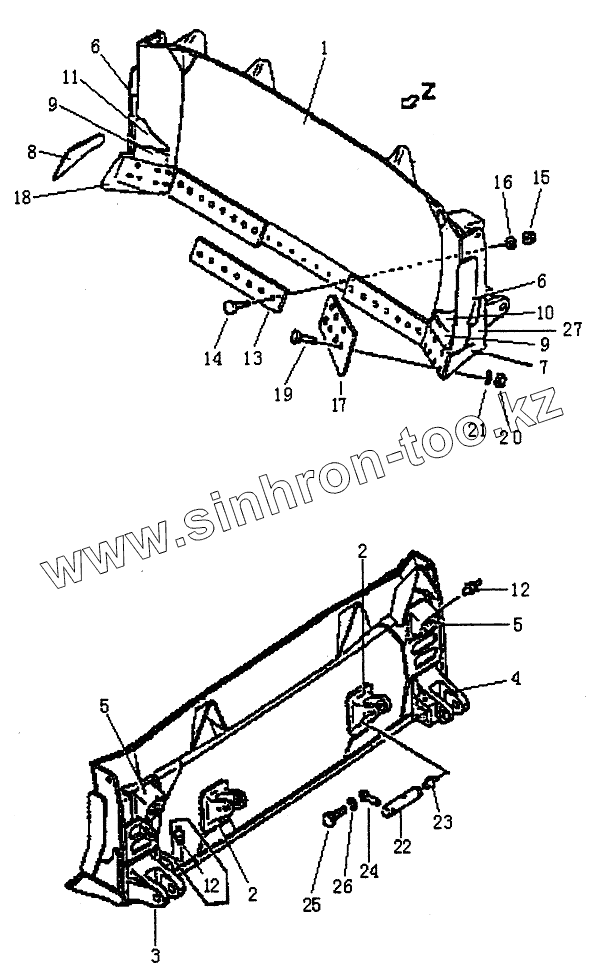

Позиция на иллюстрации	Заводской номер детали		Название детали
175-71-50036	175-71-50036		SHAFT ASSY
1	175-71-31000		PLATESTRAIGHT TILT
2	175-71-27842		BRACKET
3	175-71-31121		BRACKET, L.H
4	175-71-31131		BRACKET, R.H
5	175-71-31141		PIVOT
6	175-71-31631		PLATE
7	175-71-22121		PLATEJ L.H.
8	175-71-22131		PLATE, L.H.
9	175-71-22340		PLATE stopper
10	175-71-22350		PLATE, E.H.
11	175-71-22360		PLATE, R.H.
12	07020-00000		FITTING
13	175-70-26310		EDGE, CUTTING
14	175-71-11454		BOLT М22x75
15	175-71-11530		SCREW CAP
16	01643-22245		WASHER
17	175-71-22272		BIT, END, L.H.
18	175-71-22282		BIT, END, R.H.
19	175-71-11463		BOLT M22x90
20	175-71-11530		SCREW CAP
21	01643-22245		WASHER
22	175-71-11351		SHAFT
23	07020-00000		FITTING
24	195-71-11520		PIN
25	01010-51435		BOLT
26	01643-31445		WASHER
27	175-71-31641		PLATE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
