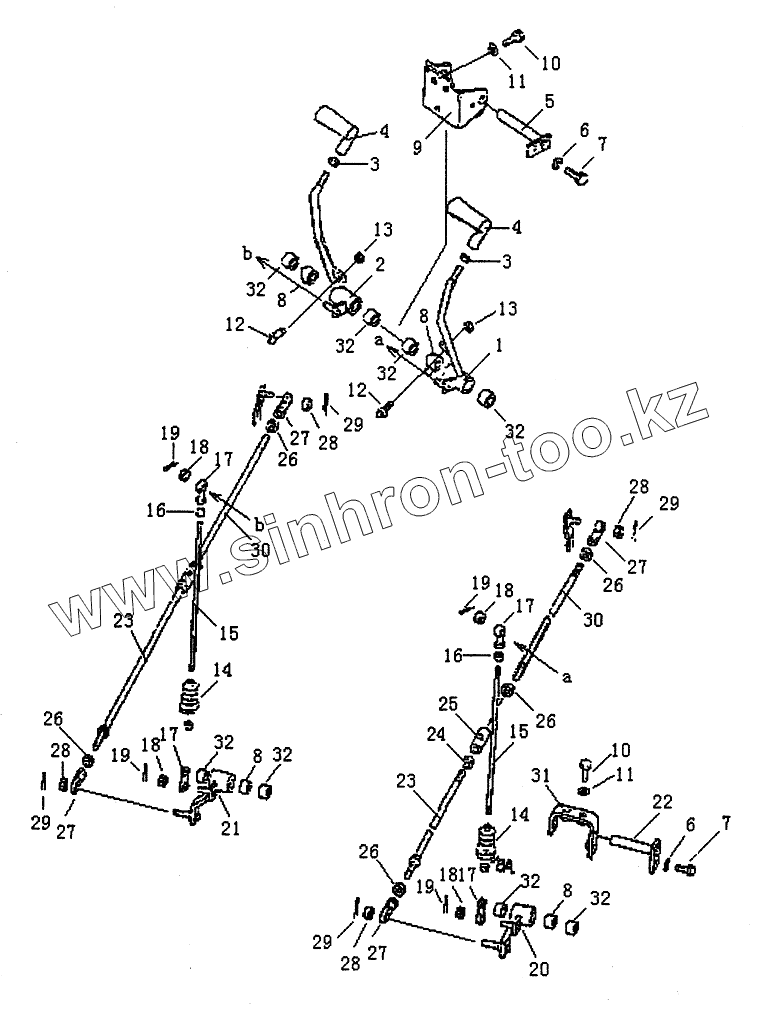

  5. STEERING CONTROL LEVER PD320Y-l PD320Y-2

Каталог запасных частей к технике: PENGPU PengPu PD-320. STEERING CONTROL LEVER PD320Y-l PD320Y-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
6
7
7
8
8
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
21
22
23
23
24
25
26
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
29
30
30
31
32
32
32
32
32
32
32
32
Позиция на иллюстрации Заводской номер детали Название детали
1 T19-43.2.32 LEVER
2 T19-43.2.33 LEVER
3 T19-43.2-5 NUT
4 T19-43.2.31 HANDER
5 T19-43.2.15 SHAFT
6 GB5783 BOLT
7 GB93 WASHER
8 01602-02016 BEARING
9 T19-43.2.4 BRACKET
10 GB5783 BOLT
11 GB97.2 WASHER
12 09311-21237 BUMPER
13 GB6170 NUT
14 T19-43.2-6 BELLOWS
15 04254-40839 LEVER
16 GB6170 NUT
17 T19-43.2-7 END, ROD
18 GB6181 NUT
19 GB91 PIN
20 T19-43.2.3 LEVER
21 T19-43.2.2 LEVER
22 T19-43.2.1 SHAFT
23 04248-31455 LEVER
24 01508-21408 NUT
25 T19-43.2-2 BUCKLE
26 01582-11411 NUT
27 JB/ZQ3245 BEARING
28 01593-11411 NUT
29 GB91 PIN
30 04245-41451 LEVER
31 T19-43.2.11 BRACKET
32 06122-02004 SEAL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
