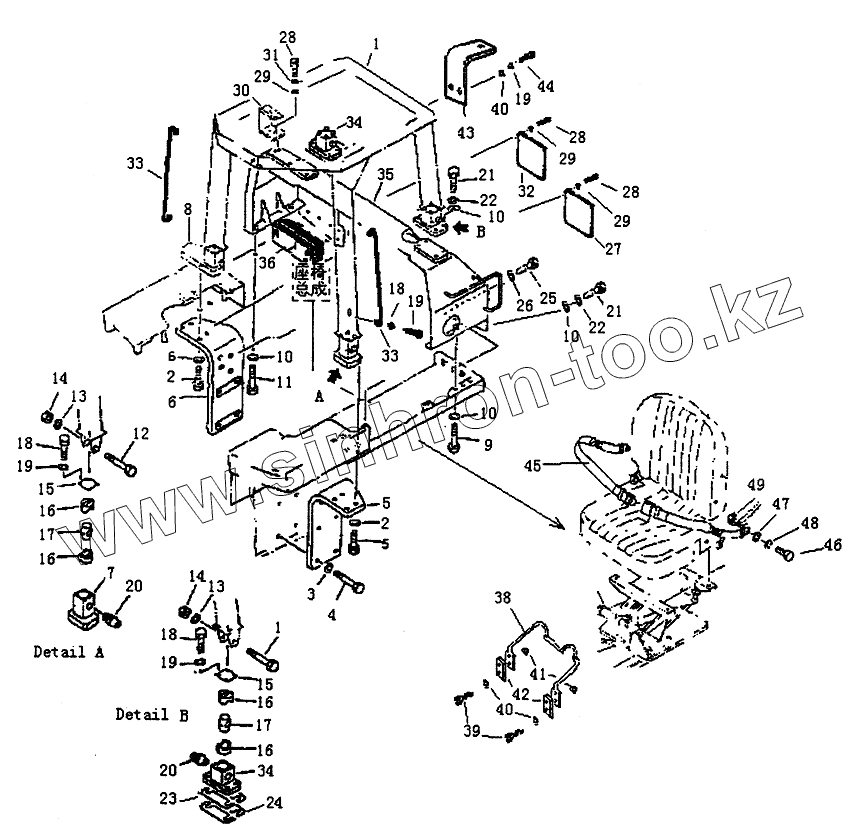

Каталог запасных частей к технике: PENGPU PengPu PD-320. ROLL OVER PROTECTIVE STRUCTURE BRACKET PD320Y-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
4
5
6
7
8
9
10
10
10
10
11
12
13
13
14
14
15
15
16
16
16
16
17
17
18
18
18
19
19
19
19
20
20
21
21
22
22
23
24
25
26
27
28
28
28
29
29
29
30
31
32
33
33
34
34
35
36
38
39
40
40
41
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
1 T14A.978.1 BRACKET
2 JB/ZQ3730 BOLT
3 JB/ZQ3756 WASHER
4 JB/ZQ3730 BOLT
5 T14A.978.2 PLATE, L.H.
6 T14A.978.3 PLATE, R.H.
7 T14A.978.4 BRACKET
8 T14A.978.5 BRACKET
9 GB5782 BOLT
10 JB/ZQ3756 WASHER
11 GB5787 BOLT
12 T14.978-7 BOLT
13 JB/ZQ3756 WASHER
14 GB6170 NUT
15 T21A.978-3 PLATE
16 T21A.978-2 RUBBER
17 T21A.978-1 BLOCK
18 GB5783 BOLT
19 GB93 WASHER
20 T14.978-9 VOLLAR
21 T14.978-1 BOLT
22 GB93 WASHER
23 T14A.978-1 WASHER
24 T14A.978-2 WASHER
25 GB5783 BOLT
26 GB93 WASHER
27 T14A.978-3[1] COVER
28 GB5783 BOLT
29 GB97.1 WASHER
30 T14A.978-4 BRACKET
31 GB93 WASHER
32 T14A.978-5 COVER
33 T14.978-3 HANDLE
34 T14A.978.6 BRACKET
35 T14A.978.7[1] BRACKET
36 T14.978-2 WASHER
38 T14A.978-6 BRACKET
39 GB5783 BOLT
40 GB97.1 WASHER
41 GB6170 NUT
42 T14A.978-7 BLOCK
43 T21A.06-4 FRAME
44 GB5783 BOLT
45 T14A.978.8 BELT
46 GB5783 BOLT
47 GB97.1 WASHER
48 GB93 WASHER
49 GB6170 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
