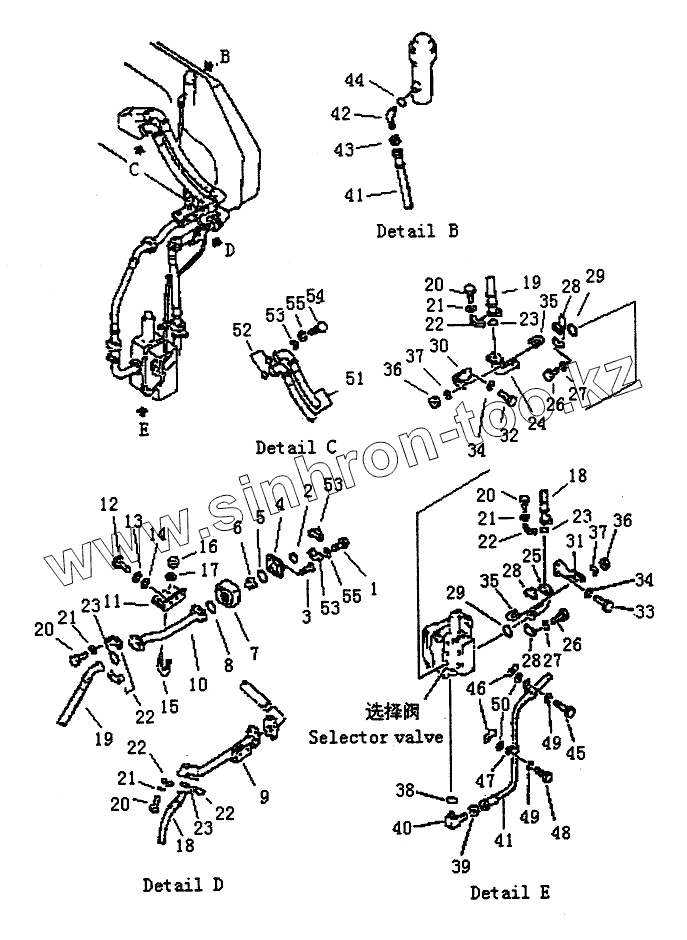

Каталог запасных частей к технике: PENGPU PengPu PD-320. MAIN PIPING PD320Y-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
20
20
21
21
21
21
22
22
22
22
22
23
23
23
23
24
25
26
26
27
27
28
28
28
29
29
30
31
32
33
34
34
35
35
36
36
37
37
38
39
40
41
41
42
43
44
45
46
47
48
49
49
50
51
52
53
53
53
54
55
55
Позиция на иллюстрации Заводской номер детали Название детали
1 GB5782 BOLT
2 07000-13048 O-RING
3 GB819 SCREW
4 78-38 FLANGE
5 07000-12055 O-RING
6 78-39 VALVE
7 78-37 FLANGE
8 07000-31048 O-RING
9 78-40 TUBE
10 78-43 TUBE
11 78-44 BRACKET
12 GB5783 BOLT
13 GB93 WASHER
14 GB97.1 WASHER
15 07283-24346 CLIP
16 01599-01011 NUT
17 GB97.1 WASHER
18 07114-01406 HOSE
19 07144-01407 HOSE
20 GB5783 BOLT
21 GB93 WASHER
22 07371-21645 FLANGE
23 01602-13048 O-RING
24 78-49 TUBE L.H
25 78-50 TUBE R.H
26 GB5783 BOLT
27 GB93 WASHER
28 07371-21645 FLANGE
29 07000-13048 O-RING
30 78-65 BRACKET L.H
31 78-66 BRACKET R.H
32 GB5783 BOLT
33 GB5783 BOLT
34 GB93 WASHER
35 07283-24346 CLIP
36 01599-01011 NUT
37 GB97.1 WASHER
38 07002-01623 O-RING
39 GB6173 NUT
40 78-68 ELBOW
41 07113-00320 HOSE
42 07234-10315 NIPPLE
43 07239-12009 NUT
44 07002-02034 O-RING
45 GB5783 BOLT
46 78-69 CLIP
47 78-71 CLIP
48 GB5783 BOLT
49 GB93 WASHER
50 GB97.1 WASHER
51 78-35 HOSE
52 07000-13048 O-RING
53 07371-31465 FLANGE
54 GB5783 BOLT
55 GB93 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
