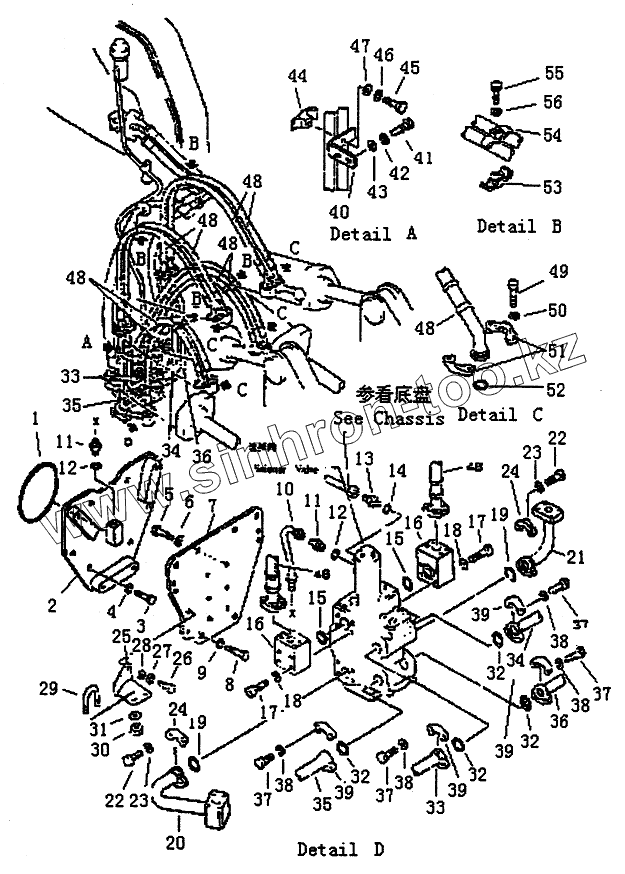

Каталог запасных частей к технике: PENGPU PengPu PD-320. CYLINDER PIPING PD320Y-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
16
17
17
18
18
19
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
32
32
32
33
33
34
34
35
35
36
36
37
37
37
37
38
38
38
38
39
39
39
39
40
41
42
43
44
45
46
47
48
48
48
48
48
48
49
50
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 07000-05195 O-RING
2 78-73 PLATE
3 GB5783 BOLT
4 GB93 WASHER
5 GB5783 BOLT
6 GB93 WASHER
7 78-64 PLATE
8 GB5783 BOLT
9 GB93 WASHER
10 78-72 TUBE
11 07211-51016 NIPPLE
12 JB982 WASHER
13 07230-10315 BUSHING
14 07002-02034 O-RING
15 07000-13038 O-RING
16 78-51 NIPPLE
17 GB5782 BOLT
18 GB93 WASHER
19 07000-13038 O-RING
20 78-52 PIPE
21 78-54 TUBE R.H
22 GB5783 BOLT
23 GB93 WASHER
24 07371-31255 FLANGE
25 78-55 BRACKET
26 GB5783 BOLT
27 GB93 WASHER
28 GB97.1 WASHER
29 07283-23442 CLIP
30 01599-01011 NUT
31 GB97.1 WASHER
32 07000-13038 O-RING
33 78-56 TUBE L.H
34 78-57 TUBE R.H
35 78-58 TUBE L.H
36 78-59 TUBE R.H
37 GB5783 BOLT
38 GB93 WASHER
39 07371-31255 FLANGE
40 78-60 BRACKET
41 GB5783 BOLT
42 GB93 WASHER
43 GB97.1 WASHER
44 78-61 CLIP
45 GB5783 BOLT
46 GB93 WASHER
47 GB97.1 WASHER
48 07114-01015 HOSE
49 GB5783 BOLT
50 GB93 WASHER
51 07371-31049 FLANGE
52 07000-13032 O-RING
53 78-45 CLIP
54 78-46 CLIP
55 GB5782 BOLT
56 GB93 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
