Каталог запасных частей к технике: PENGPU PengPu PD-320. BEVEL GEAR AND SHAFT PD320Y PD320Y-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19

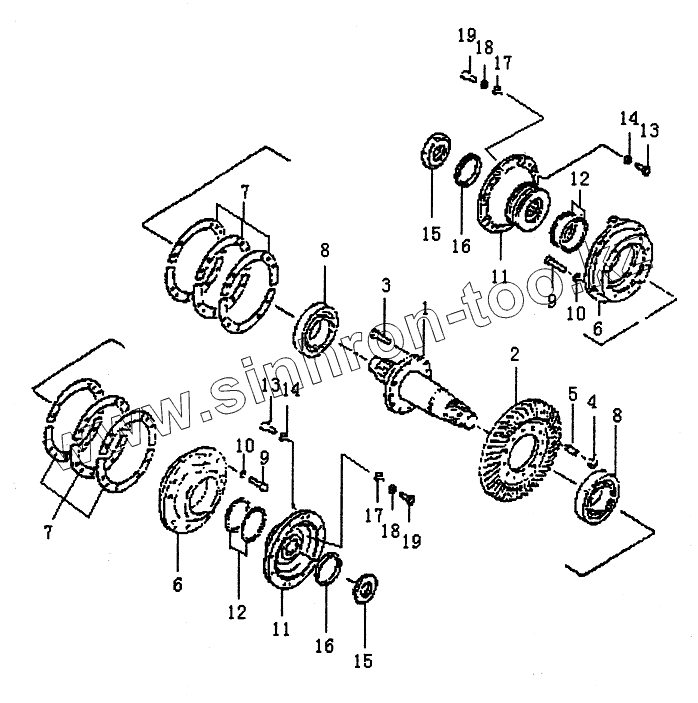

Позиция на иллюстрации Заводской номер детали Название детали
21 31 21 31 SHIM
21 32 21 32 SHIM
21-33 21-33 SHIM
1 21 26a SHAFT
2 21 27 GERA, BEVEL
3 21 29 BOLT
4 GB6170 NUT
5 21 28 PLATE, LOCK
6 21 30 CAGE, BEARING
7 SHIM ASSY SHIM ASSY
8 06000-32219 BEARING
9 GB5783 BOLT
10 GB93 WASHER
11 21-34a HUB
12 21-35 RING, SEAL
13 GB5783 BOLT
14 GB93 WASHER
15 21-37 NUT
16 21-38 PACKING
17 21-36a LOCK
18 GB93 WASHER
19 GB5783 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
