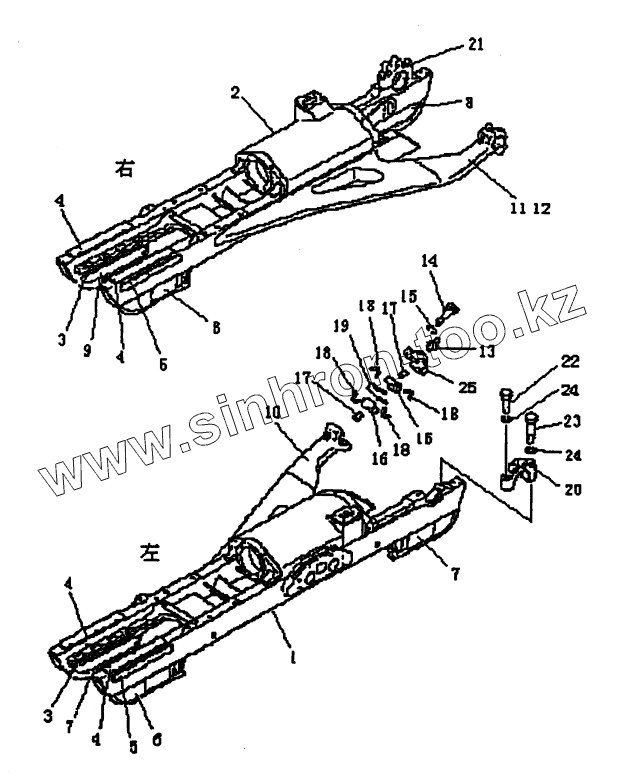

Каталог запасных частей к технике: PENGPU PengPu PD-220. TRACK FRAME (PD220YS)

Тип техники

Марка

Модель

Схема

T23.30

1

2

3

3

4

4

4

4

5

5

6

6

7

7

8

9

10

11

12

12

13

14

15

16

16

17

17

18

18

18

18

19

20

21

22

23

24

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
T23.30	T23.30		TRACK FRAME
1	T23.30.1		TRACK FRAME, L.H.
2	T23.30.2		TRACK FRAME, R.H.
3	T21.30.1-16		PLATE
4	T21.30.1-2		PLATE
5	T21.30.1-1		PLATE
6	T23.30.1.3		GUARD
7	T23.30.1.2		GUARD
8	T23.30.1.2		GUARD
9	T23.30.1.3		GUARD
10	T23.30.1.1		BRACE L.H.
11	T23.30.2.1		BRACE R.H.
12	T23.30.2.1		BRACE R.H.
12	T23.30.1.1		BRACE L.H.
13	GB1152		FITTING, GREASE
14	01011-52400		BOLT
15	GB93		WASHER
16	30-33		BUSHING
17	GBU9		PIN, DOWEL
18	30-31		PACKING
19	30-32		PACKING
20	T21.30-12		CAP, BEARING, L.H.
21	T21.30-13		CAP, BEARING, R.H.
22	GB5782		BOLT
23	GB5782		BOLT
24	GB97.1		WASHER
25	30-34		CAP, BEARING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
