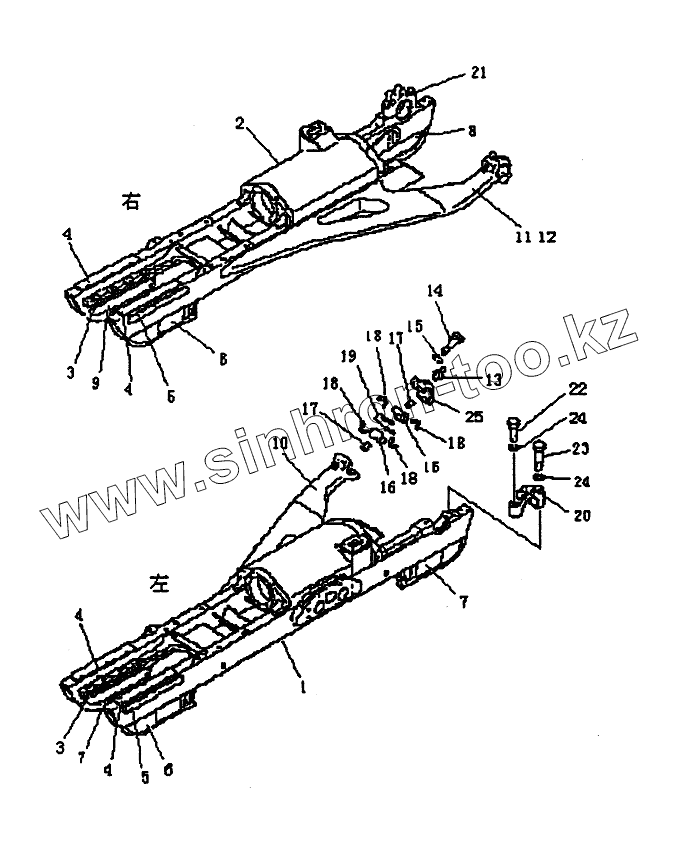

Каталог запасных частей к технике: PENGPU PengPu PD-220. TRACK FRAME (PD220Y-1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
T21.30
1
2
3
3
4
4
4
4
5
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
18
18
19
20
21
22
23
24
24
25
Позиция на иллюстрации Заводской номер детали Название детали
T21.30 T21.30 TRACK FRAME
1 T21.30.1 TRACK FRAME, L.H.
2 T21.30.2 TRACK FRAME, R.H.
3 T21.30.1-16 PLATE
4 T21.30.1-2 PLATE
5 T21.30.1-1 PLATE
6 T21.30.1.3 PLATE
7 T21.30.1.2 PLATE
8 T21.30.1.2 PLATE
9 T21.30.1.3 PLATE
10 T21.30.1.1 BRACE L.H.
11 T21.30.2.1 BRACE R.H.
12 T21.30.2.1 BRACE R.H.
12 T21.30.1.1 BRACE L.H.
13 GB1152 FITTING, GREASE
14 01011-52400 BOLT
15 GB93 WASHER
16 30-33 BUSHING
17 GB119 PIN
18 30-31 PACKING
19 30-32 PACKING
20 T21.30-12 CAP, BEARING, L.H.
21 T21.30-13 CAP, BEARING, R.H.
22 GB5782 BOLT
23 GB5782 BOLT
24 GB93 WASHER
25 30-34 CAP, BEARING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
