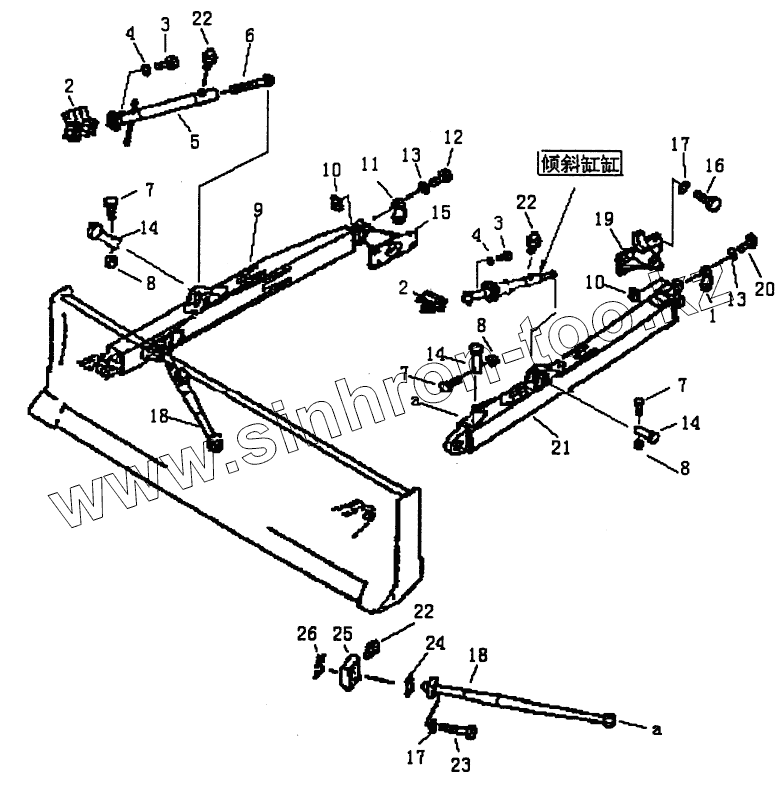

Каталог запасных частей к технике: PENGPU PengPu PD-165. STRAIGHT TILT FRAME (PD165YG)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
7
7
7
8
8
8
9
10
10
11
12
13
13
14
14
14
15
16
17
17
18
18
19
20
21
22
22
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 T24.71.1-24 CAP, L.H
2 T24.71.1-1 SHIM
3 GB5783 BOLT
4 01643-31845 WASHER
5 T24.71.1.2 BRACE
6 T24.71.1-2 ROD, SCREW
7 GB5783 BOLT
8 GB6170 NUT
9 T24.71.1.3 FRAME, R.H
10 T24.71.1-3 NUT
11 T24.71.1-4 CAP
12 01011-82430 BOLT
13 01643-32460 WASHER
14 T24.71.1-5 SHAFT
15 T24.71.1.4 TRUNNION
16 GB5783 BOLT
17 01643-32060 WASHER
18 T24.71.1.5 BRACE
19 T24.71.1.6 TRUNNION
20 01011-82465 BOLT
21 T24.71.1.7 FRAME, L.H
22 GB1152 FITTING, GREASE
23 T24.71.1-20 BOLT
24 T24.71.1-21 SHIM
25 T24.71.1-22 SUPPORT
26 T24.71.1-23 SHIM
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
