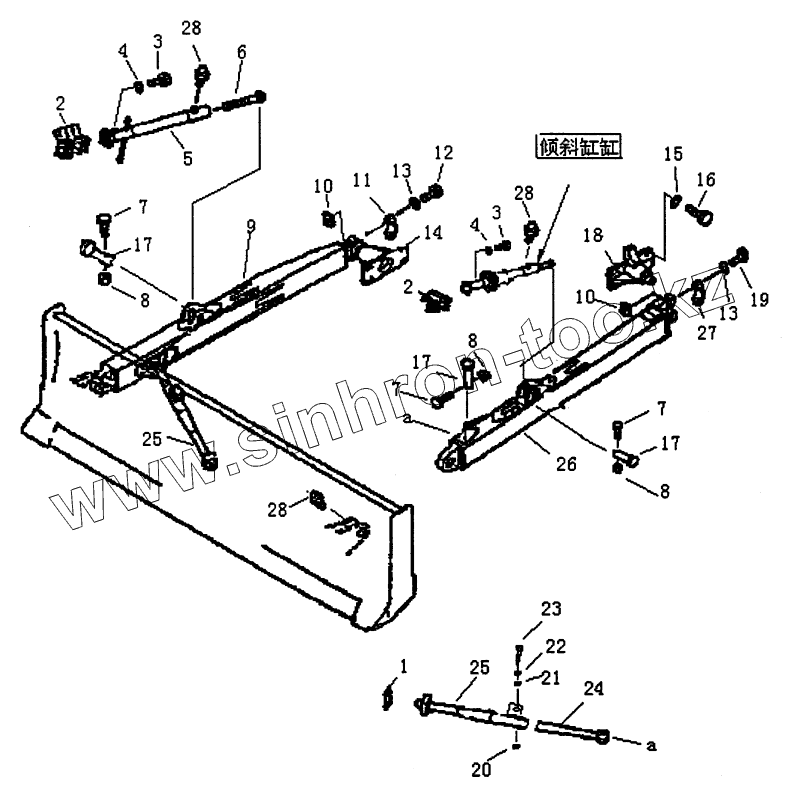

Каталог запасных частей к технике: PENGPU PengPu PD-165. STRAIGHT TILT FRAME (PD165Y-1)

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

6

7

7

7

8

8

8

9

10

10

11

12

13

13

14

15

16

17

17

17

18

19

20

21

22

23

24

25

25

26

27

28

28

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	T24.71.1-21		SHIM
2	T24.71.1-1		SHIM
3	GB5783		BOLT
4	01643-21845		WASHER
5	T24.71.1.2		BRACE
6	T24.71.1-2		ROD, SCREW
7	GB5783		BOLT
8	GB6170		NUT
9	T24.71.1.3		FRAME, R.H
10	T24.71.1-3		NUT
11	T24.71.1-4		CAP
12	01011-82430		BOLT
13	01643-32460		WASHER
14	T24.71.1.4		TRUNNION
15	01643-32060		WASHER
16	GB5783		BOLT
17	T24.71.1-5		SHAFT
18	T24.71.1.6		TRUNNION
19	01011-82465		BOLT
20	GB6170		NUT
21	GB97.1		WASHER
22	GB93		WASHER
23	GB5783		BOLT
24	T24E.71.1-1		BRACE
25	T24E.71.1.2		BRACE
26	T24.71.1.7		FRAME, L.H
27	T24.71.1-24		CAP, L.H
28	GB1152		FITTING, GREASE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
