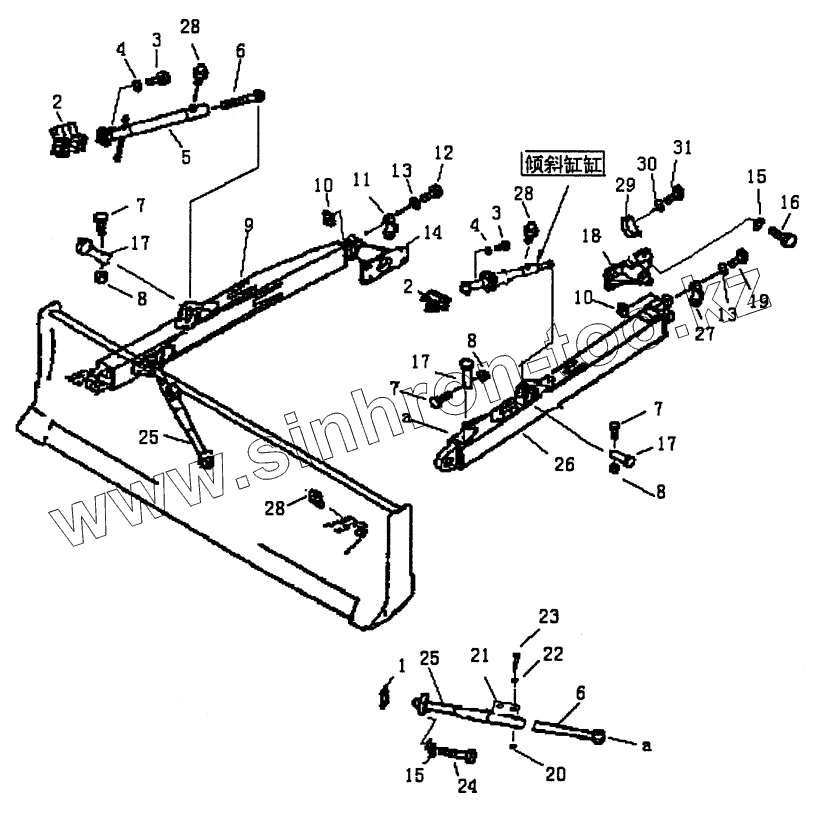

Каталог запасных частей к технике: PENGPU PengPu PD-165. STRAIGHT TILT FRAME (2/2) (PD165YS)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
6
7
7
7
8
8
8
9
10
10
11
12
13
13
14
15
15
16
17
17
17
18
19
20
21
22
23
24
25
25
26
27
28
28
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 T24.71.1-21 SHIM
2 T24.71.1-1 SHIM
3 GB5783 BOLT
4 01643-31845 WASHER
5 T24.71.1.2 BRACE
6 T24.71.1-2 ROD, SCREW
7 GB5783 BOLT
8 GB6170 NUT
9 T26.71.1.2 FRAME, R.H
10 T24.71.1-3 NUT
11 T24.71.1-4 CAP
12 01011-82430 BOLT
13 01643-32460 WASHER
14 T26.71.1.3 TRUNNION
15 01643-32060 WASHER
16 GB5783 BOLT
17 T24.71.1-5 SHAFT
18 T26.71.1.5 TRUNNION
19 01011-82465 BOLT
20 GB6170 NUT
21 T26.71.1-1 SHIM
22 GB93 WASHER
23 GB5783 BOLT
24 GB5782 BOLT
25 T26.71.1.4 BRACE
26 T26.71.1.6 FRAME, L.H
27 T24.71.1-24 CAP, L.H
28 GB1152 FITTING, GREASE
29 Т26.71.1.7 COVER
30 GB93 WASHER
31 GB5783 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
