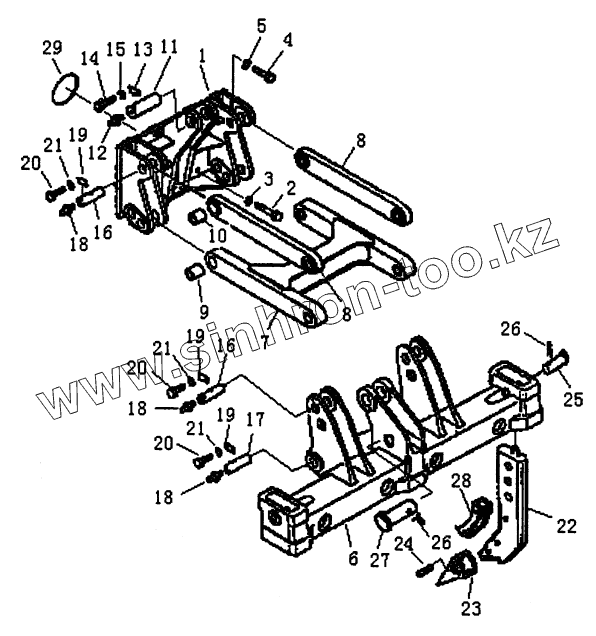

Каталог запасных частей к технике: PENGPU PengPu PD-165. RIPPER SHANK BEAM & LINK (PD165Y, PD165YS)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
18
18
18
19
19
19
20
20
20
21
21
21
22
23
24
25
26
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 T24.78.1.1 SUPPORT
2 T24.78.1-12 BOLT
3 01643-33380 WASHER
4 GB5782 BOLT
5 GB97.1 WASHER
6 T24.78.1.4 BEAM
7 T24.78.1.5 LINK
8 T24.78.1.2 LINK
9 T24.78.1-7 BUSHING
10 T24.78.1-8 BUSHING
11 T24.78.1-4 PIN
12 GB1152 FITTING, GREASE
13 T24.78.1-2 PLATE, LOCK
14 GB5783 BOLT
15 GB93 WASHER
16 T24.78.1-9 PIN
17 T24.78.1-6 PIN
18 GB1152 FITTING, GREASE
19 T24.78.1-1 PLATE, LOCK
20 GB5783 BOLT
21 GB93 WASHER
22 T24.78.1.3 SHANK ASS'Y
23 T24.78.1-11 TIP
24 78-25 PIN ASSY
25 T24.78.1-3 PIN
26 GB91 PIN
27 T24.78.1-5 PIN
28 T24.78.1-10 GUARD
29 GB3452.1 O-RING
