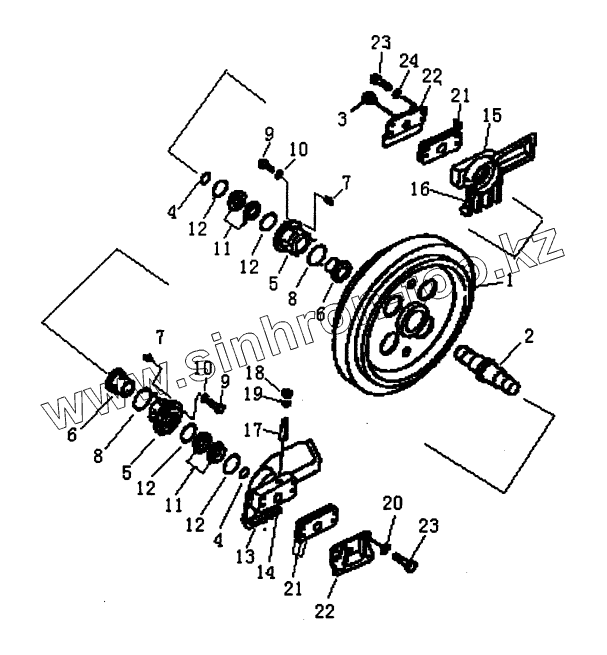

Каталог запасных частей к технике: PENGPU PengPu PD-165. FRONT IDLER (PD165Y, PD165YS)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
Позиция на иллюстрации Заводской номер детали Название детали
T24.30.1 T24.30.1 FRONT IDLER ASS'Y
1 T24.30.1.1.2 IDLER
2 T24.30.1.1-6 SHAFT, IDLER
3 T24.30.1.1-1 PLUG
4 07000-03055 O-RING
5 T24.30.1.1-2 BUSHING
6 T24.30.1.1.1 BUSHING
7 GB879 PIN
8 GB1235 O-RING
9 GB5783 BOLT
10 GB93 WASHER
11 T24.30.1.1-5 RING, SEAL
12 T24.30.1.1-4 O-RING
13 T24.30.1-1 BRACKET, L.H
14 T24.30.1-5 PLATE, GUIDE
15 T24.30.1-2 BRACKET, R.H
16 T24.30.1-5 PLATE, GUIDE
17 T24.30.1-3 PIN.DOWEL
18 GB6171 NUT
19 GB97.1 WASHER
20 GB93 WASHER
21 T24.30.1-4 SHIM
22 T24.30.1-6 COVER
23 GB5783 BOLT
24 GB93 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
