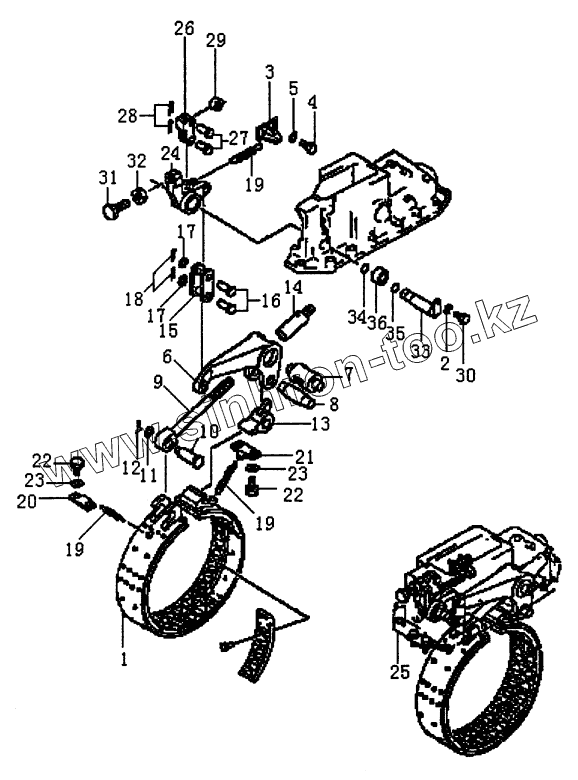

Каталог запасных частей к технике: PENGPU PengPu PD-165. BRAKE (PD165Y,PD165YS) (2/2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 T24.33.11 BAND, BRAKE
2 GB93 WASHER
3 T24.33.4 BRACKET
4 GB5783 BOLT
5 GB93 WASHER
6 T24.33-9 LEVER
7 T24.33-21 SHAFT
8 T24.33-23 SHAFT
9 T24.33-24 ROD
10 T24.33-22 PIN
11 GB97.1 WASHER
12 GB91 PIN
13 T24.33-10 END
14 T24.33.10 NUT
15 T24.33-4 PLATE
16 04205-01848 PIN
17 01640-01826 WASHER
18 GB91 PIN
19 T24.33-13 SPRING
20 T24.33-20 PLATE
21 T24.33-15 PLATE
22 GB5783 BOLT
23 GB93 WASHER
24 T24.33.2 LEVER, R.H
25 T24.33.3 LEVER, L.H
26 T24.33-3 LEVER
27 GB882 PIN
28 GB91 PIN
29 T19-33-9 ROLLER
30 GB5783 BOLT
31 T24.33-1 BOLT
32 GB6171 NUT
33 T24.33.9 SHAFT
34 07000-3022 O-RING
35 07000-03025 O-RING
