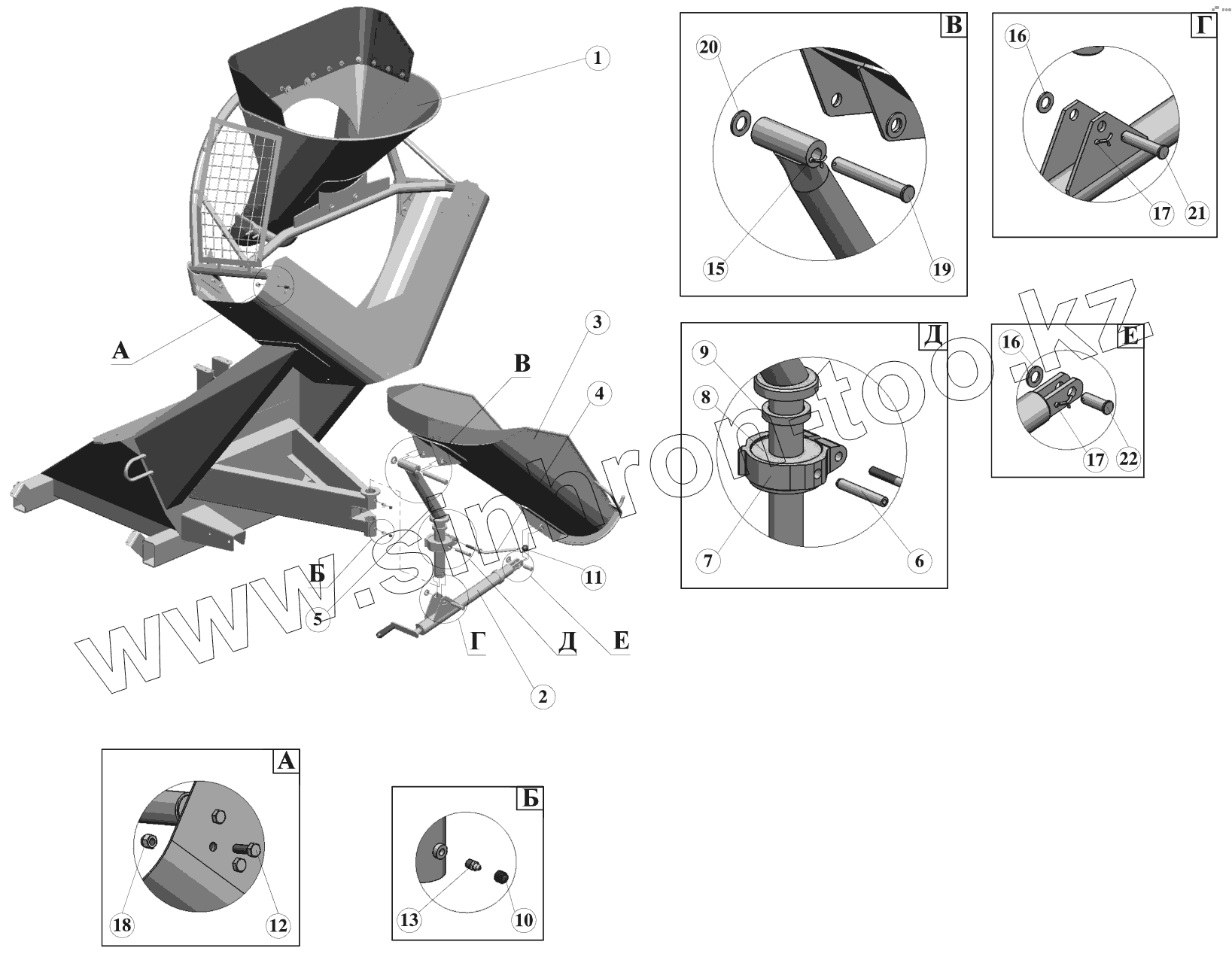

Каталог запасных частей к технике: ПАО "ТЗА" Автобетоносмеситель 58147С. Устройство загрузочно-разгрузочное
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СБ-172-1.01.03.100 | Воронка загрузочная | |
| 2 | СБ-172-1.01.03.600-01 | Устройство отклоняющее | |
| 3 | СБ-172-1.01.03.700-01 | Лоток | |
| 4 | СБ-172-1.01.03.820 | Рукоятка | |
| 5 | СБ-239.06.01.000 | Кронштейн | |
| 6 | СБ-172-1.01.03.801 | Штифт | |
| 7 | СБ-172-1.01.03.802 | Хомут | |
| 8 | СБ-172-1.01.03.803 | Втулка тормозная | |
| 9 | СБ-172-1.01.03.804 | Втулка | |
| 10 | СБ-172-1.01.07.007 | Колпачок | |
| 11 | СБ-92-1А.01.03.902 | Ручка | |
| 12 | 1/55409/21 | Болт | |
| 13 | Масленка1,2Ц9Хр | Масленка | |
| 15 | Шплинт4x36.019 | Шплинт | |
| 16 | ШайбаС16.02.Ст3кп | Шайба С 16.02.Ст3кп | |
| 17 | Шплинт4x28.019 | Шплинт | |
| 18 | 251647 | Гайка | |
| 19 | Ось6-20h11x140.35Ц9хр | Ось | |
| 20 | ШайбаС20.02.Ст3кп | Шайба | |
| 21 | Ось6-16h11x75.35Ц9Хр | Ось | |
| 22 | Ось6-16h11x45.35Ц9Хр | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
