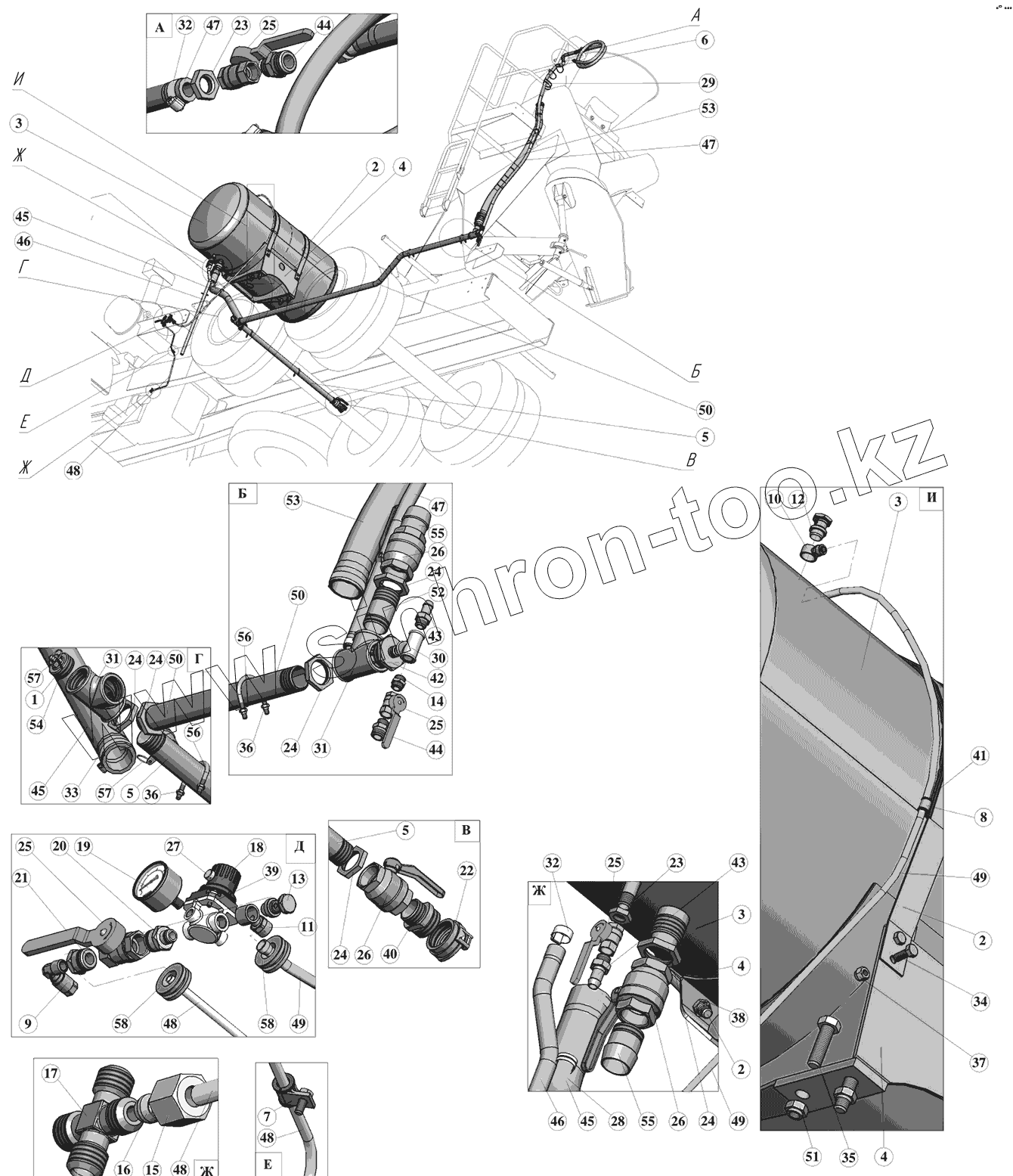

Каталог запасных частей к технике: ПАО "ТЗА" Автобетоносмеситель 58147С. Система подачи воды
1
2
2
2
3
3
3
4
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
24
24
24
25
25
25
25
26
26
26
27
28
29
30
31
31
32
32
33
34
35
36
36
37
38
39
40
41
42
43
43
44
44
45
45
45
46
46
47
47
47
48
48
48
48
49
49
49
50
50
50
51
52
53
53
54
55
55
56
56
57
57
58
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Цепь14Ц15Хр | Цепь | |
| 2 | 581460.01.04.100 | Хомут | |
| 3 | 581460.01.04.200 | Водобак | |
| 4 | 581460.01.04.300 | Опора водобака | |
| 5 | 581460.01.04.400 | Трубопровод | |
| 6 | 581460.01.04.600 | Шланг моечный | |
| 7 | СБ-239.04.05.000 | Кляммер | |
| 8 | СБ-239.04.06.001 | Кляммер | |
| 9 | 102081/4 | Фиттинг | |
| 10 | 161010/81/2 | Серьга | |
| 11 | 161010/81/4 | Серьга | |
| 12 | 1635011/2 | Болт пустотелый | |
| 13 | 1635011/4 | Болт пустотелый | |
| 14 | 25011/2 | Фиттинг | |
| 15 | 8ОСТ37.001.310-85 | Гайка | |
| 16 | 8ОСТ37.001.309-85 | Муфта | |
| 17 | 53213-4215375 | Крестовина | |
| 18 | M004-R15 | Регулятор давления | |
| 19 | M043-P12 | Манометр | |
| 20 | S25101/41/2 | Фиттинг | |
| 21 | S25301/21/4 | Футорка | |
| 22 | ГМ-50 | Головка напорная | |
| 23 | 15-Ц | Контргайка | |
| 24 | 40-Ц | Контргайка | |
| 25 | 11Б27 | Кран латунный шаровый | |
| 26 | 11Б27 | Кран латунный шаровый | |
| 27 | Пломба1-6х10АД1М-10 | Пломба 1-6х10АД 1М-10 | |
| 28 | Пучкователь430x4.5 | Пучкователь кабеля | |
| 29 | Пучкователь430x4.5 | Пучкователь кабеля | |
| 30 | ТройникЦ15 | Тройник | |
| 31 | ТройникЦ40 | Тройник | |
| 32 | TORRO23-3513C7W1 | Хомут TORRO 23-35 13 C7W1 | |
| 33 | TORRO50-7013C7W1 | Хомут | |
| 34 | 1/55404/21 | Болт | |
| 35 | 1/59885/21 | Болт | |
| 36 | 251645 | Гайка | |
| 37 | 251647 | Гайка | |
| 38 | 251649 | Гайка М16х1,5-6Н | |
| 39 | 581411.01.16.001 | Винт | |
| 40 | 581460.01.04.002 | Штуцер | |
| 41 | 581460.01.04.003 | Прокладка | |
| 42 | 581460.01.04.004 | Штуцер | |
| 43 | 581460.01.04.006 | Ниппель | |
| 44 | 581460.01.04.010 | Штуцер | |
| 45 | 581460.01.04.014 | Рукав | |
| 46 | 581460.01.04.015 | Рукав | |
| 47 | 581460.01.04.016 | Рукав | |
| 48 | 581460.01.04.017 | Трубопровод | |
| 49 | 581460.01.04.018 | Труба полиамидная | |
| 50 | 58146С.01.04.001 | Трубопровод | |
| 51 | 853528 | Гайка | |
| 52 | СБ-178.04.00.001 | Сгон | |
| 53 | СБ-239.04.00.001 | Рукав | |
| 54 | СБ-239.04.00.021 | Заглушка | |
| 55 | СБ-239.04.00.022 | Ниппель | |
| 56 | СБ-92-1А.01.01.004 | Хомут | |
| 57 | СБ-92-1А.01.04.102 | Кольцо | |
| 58 | СБ-92-1А.01.10.003 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
