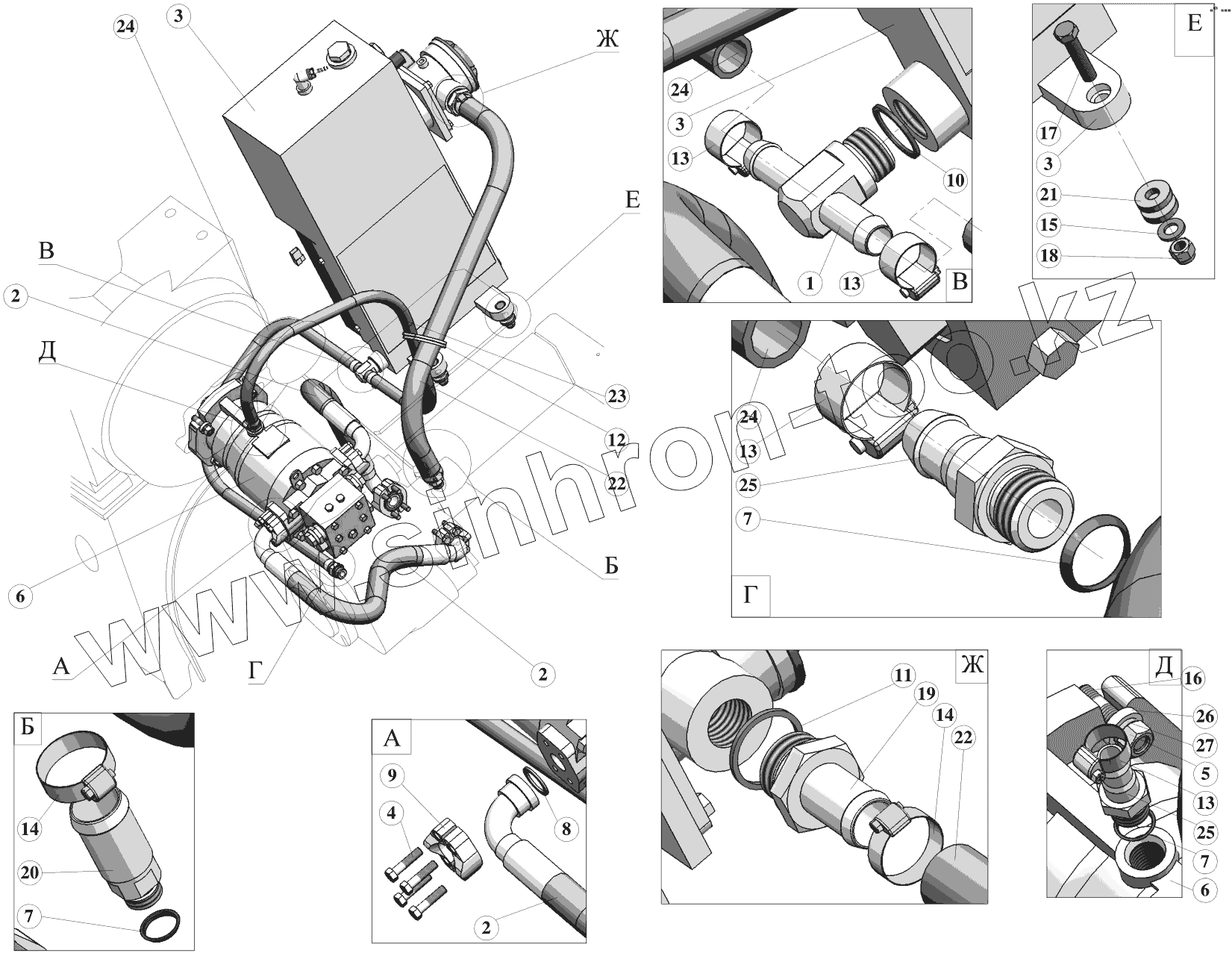

Каталог запасных частей к технике: ПАО "ТЗА" Автобетоносмеситель 58147С. Гидроразводка
1
2
2
2
3
3
3
4
5
6
6
7
7
7
8
9
10
11
12
13
13
13
13
14
14
15
16
17
18
19
20
21
22
22
23
24
24
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 581460.01.06.100 | Тройник | |
| 2 | 25.110.850.0 | РВД | |
| 3 | HPA12TK15 | Теплообменник | |
| 4 | БолтГСТ90 | Болт | |
| 5 | ГайкаМ12-6Н.5.019 | Гайка М12-6Н.5.019 | |
| 6 | МП90ТУ23.1.301-81 | Гидромотор | |
| 7 | 020-025-30-2-5-ТШ-1-130 | Кольцо | |
| 8 | 032-038-36 | Кольцо | |
| 9 | ПолуфланецГСТ90-00.001 | Полуфланец | |
| 10 | 27М-1 | Прокладка | |
| 11 | 42М-1 | Прокладка | |
| 12 | Пучкователь430x4.5 | Пучкователь кабеля | |
| 13 | TORRO25-3513C7W1 | Хомут | |
| 14 | TORRO32-5013C7W1 | Хомут | |
| 15 | ШайбаС12.02.Ст3кп | Шайба | |
| 16 | ШпилькаМ12-6gх40.109.40.019 | Шпилька | |
| 17 | 1/55409/21 | Болт | |
| 18 | 251647 | Гайка | |
| 19 | 581460.01.06.001 | Ниппель | |
| 20 | 581460.01.06.002 | Ниппель | |
| 21 | 581460.01.06.003 | Подушка | |
| 22 | 581460.01.06.004 | Рукав всасывющий | |
| 23 | 581460.01.06.007 | Рукав | |
| 24 | 581460.01.06.008 | Рукав | |
| 25 | СБ-159А.01.06.003 | Ниппель | |
| 26 | СБ-239.11.00.002 | Шайба | |
| 27 | Шайба12.65Г.019 | Шайба 12.65Г.019 |
