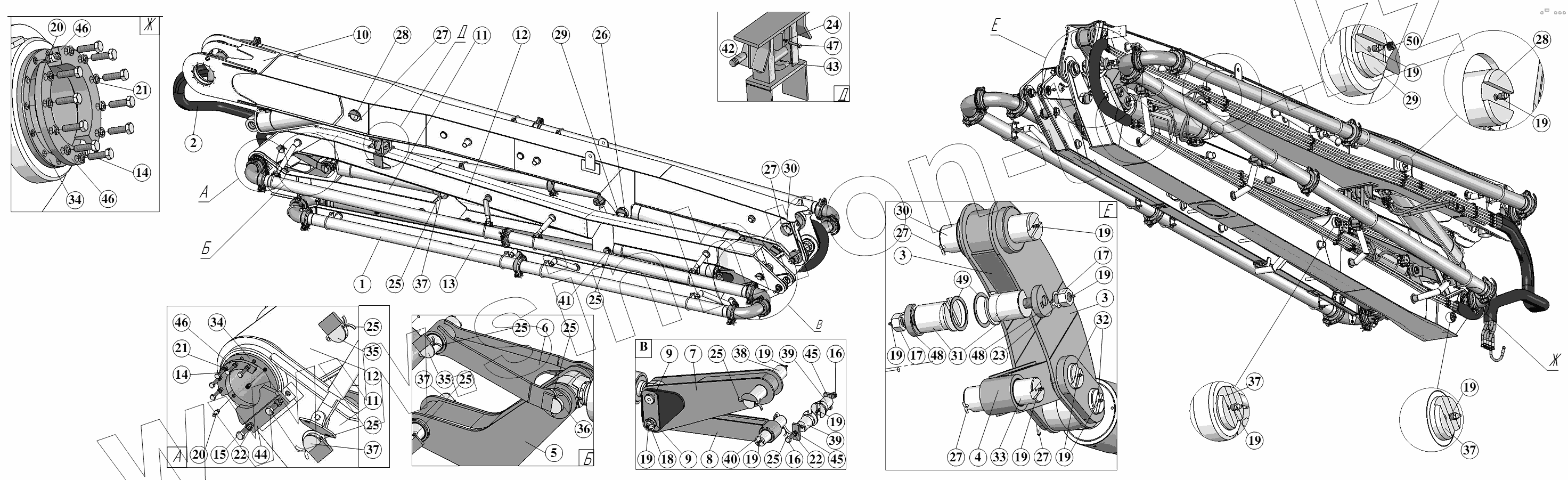

Каталог запасных частей к технике: ПАО "ТЗА" Автобетононасос 581532. Стрела СБ-170.29.00.000
1
2
3
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14
14
15
16
16
17
17
18
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
21
21
22
22
23
24
25
25
25
25
25
25
25
25
25
26
27
27
27
27
27
28
28
29
29
30
30
31
32
33
34
34
35
35
36
37
37
37
37
37
38
39
39
40
41
42
43
44
45
45
46
46
46
47
48
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СБ-170.22.00.000 | Бетоновод стрелы | |
| 2 | СБ-170.23.00.000 | Гидросистема стрелы | |
| 3 | СБ-170.29.00.100 | Рычаг | |
| 4 | СБ-170.29.00.200 | Тяга | |
| 5 | СБ-170.29.00.300 | Рычаг | |
| 6 | СБ-170.29.00.400 | Тяга | |
| 7 | СБ-170.29.00.500 | Рычаг | |
| 8 | СБ-170.29.00.600 | Тяга | |
| 9 | СБ-170.29.00.700 | Ось в сборе | |
| 10 | СБ-170.29.10.000 | Секция основная | |
| 11 | СБ-170.29.20.000 | Секция средняя | |
| 12 | СБ-170.29.30.000 | Секция средняя | |
| 13 | СБ-170.29.40.000 | Секция конечная | |
| 14 | БолтM10-6gx35.56.019 | Болт M10-6gx35.56.019 | |
| 15 | БолтM16-6gx35.58.019 | Болт M16-6gx35.58.019 | |
| 16 | БолтM16-6gx40.58.019 | Болт M16-6gx40.58.019 | |
| 17 | ГайкаМ36х3-6Н.5.019 | Гайка М36х3-6Н.5.019 | |
| 18 | А50Ц9хр | Кольцо А50 Ц9хр | |
| 19 | 1.2Ц6хр | Маслёнка 1.2 Ц6хр | |
| 20 | 2.2Ц6хр | Маслёнка 2.2 Ц6хр | |
| 21 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 22 | Шайба16.65Г.019 | Шайба 16.65Г.019 | |
| 23 | Шайба36.01.08 | Шайба 36.01.08кп .019 | |
| 24 | Шайба8.65Г.019 | Шайба 8.65Г.019 | |
| 25 | Шплинт10x100.019 | Шплинт 10x100.019 | |
| 26 | Шплинт10x120.019 | Шплинт 10x120.019 | |
| 27 | СБ-170.20.00.006 | Шплинт | |
| 28 | СБ-170.29.00.001 | Ось | |
| 29 | СБ-170.29.00.001-01 | Ось | |
| 30 | СБ-170.29.00.002 | Ось | |
| 31 | СБ-170.29.00.003 | Ось | |
| 32 | СБ-170.29.00.004 | Ось | |
| 33 | СБ-170.29.00.004-01 | Ось | |
| 34 | СБ-170.29.00.005 | Ось | |
| 35 | СБ-170.29.00.006 | Ось | |
| 36 | СБ-170.29.00.006-01 | Ось | |
| 37 | СБ-170.29.00.006-02 | Ось | |
| 38 | СБ-170.29.00.007 | Ось | |
| 39 | СБ-170.29.00.008 | Ось | |
| 40 | СБ-170.29.00.009 | Ось | |
| 41 | СБ-170.29.00.009-01 | Ось | |
| 42 | СБ-170.29.00.011 | Ось | |
| 43 | СБ-170.29.00.012 | Крюк | |
| 44 | СБ-170.29.00.013 | Накладка | |
| 45 | СБ-170.29.00.014 | Накладка | |
| 46 | СБ-170.29.00.015 | Полудиск | |
| 47 | СБ-170.29.00.016 | Болт установочный | |
| 48 | СБ-170.29.00.020 | Шайба | |
| 49 | СБ-170.29.00.021 | Шайба регулировочная | |
| 50 | СБ-172-1.01.07.007 | Колпачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
