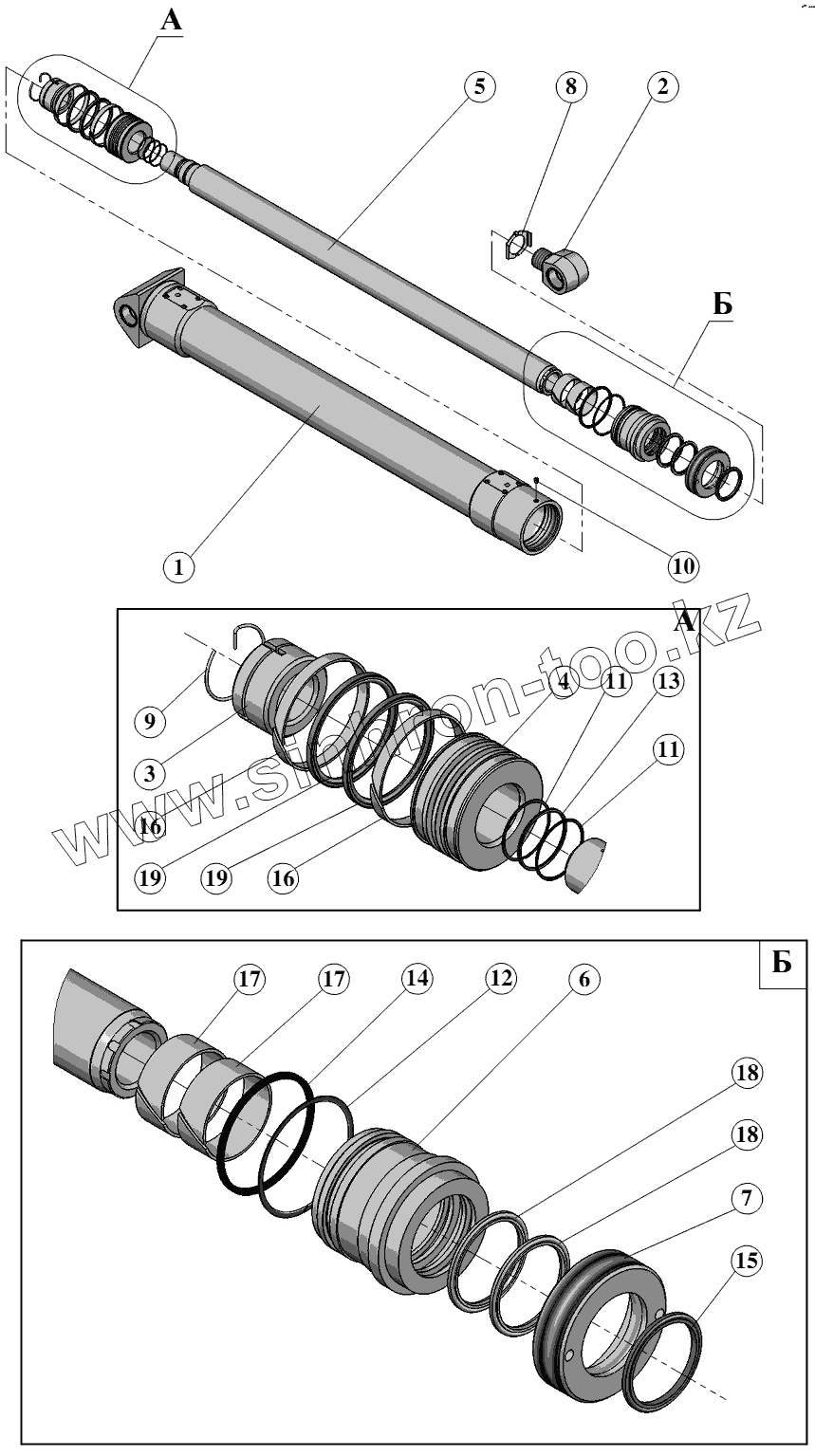

Каталог запасных частей к технике: ПАО "ТЗА" Автобетононасос 581532. Гидроцилиндр СБ-170.21.50.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
17
18
18
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 СБ-170.21.50.200 Цилиндр с крышкой
2 СБ-170.21.50.300 Ухо в сборе
3 СБ-170.21.50.001 Гайка
4 СБ-170.21.50.002 Поршень
5 СБ-170.21.50.003 Шток
6 СБ-170.21.50.004 Втулка
7 СБ-170.21.50.005 Гайка
8 СБ-170.21.50.006 Шайба
9 СБ-170.21.50.011 Кольцо стопорное
10 ВинтM10-6gx16.22H Винт M10-6gx16.22H
11 553-600 Кольцо защитное 553-600
12 1008-1100 Кольцо защитное 1008-1100
13 055-060-30-2-2 Кольцо 055-060-30-2-2
14 100-110-58-2-2 Кольцо 100-110-58-2-2
15 Е52-075-5 Грязесъемник Е52-075-5
16 Е21Т-110-12-2,5 Кольцо Е21Т-110-12-2,5
17 Е22-075-30-2,5 Кольцо Е22-075-30-2,5
18 Е06-075-5 Уплотнение Е06-075-5
19 Е15М-110-5 Уплотнение Е15М-110-5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
