Каталог запасных частей к технике: ПАО "ТЗА" Автобетононасос 581532. Гидроцилиндр СБ-170.11.91.400

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

17

18

18

19

19

20

20

21

21

22

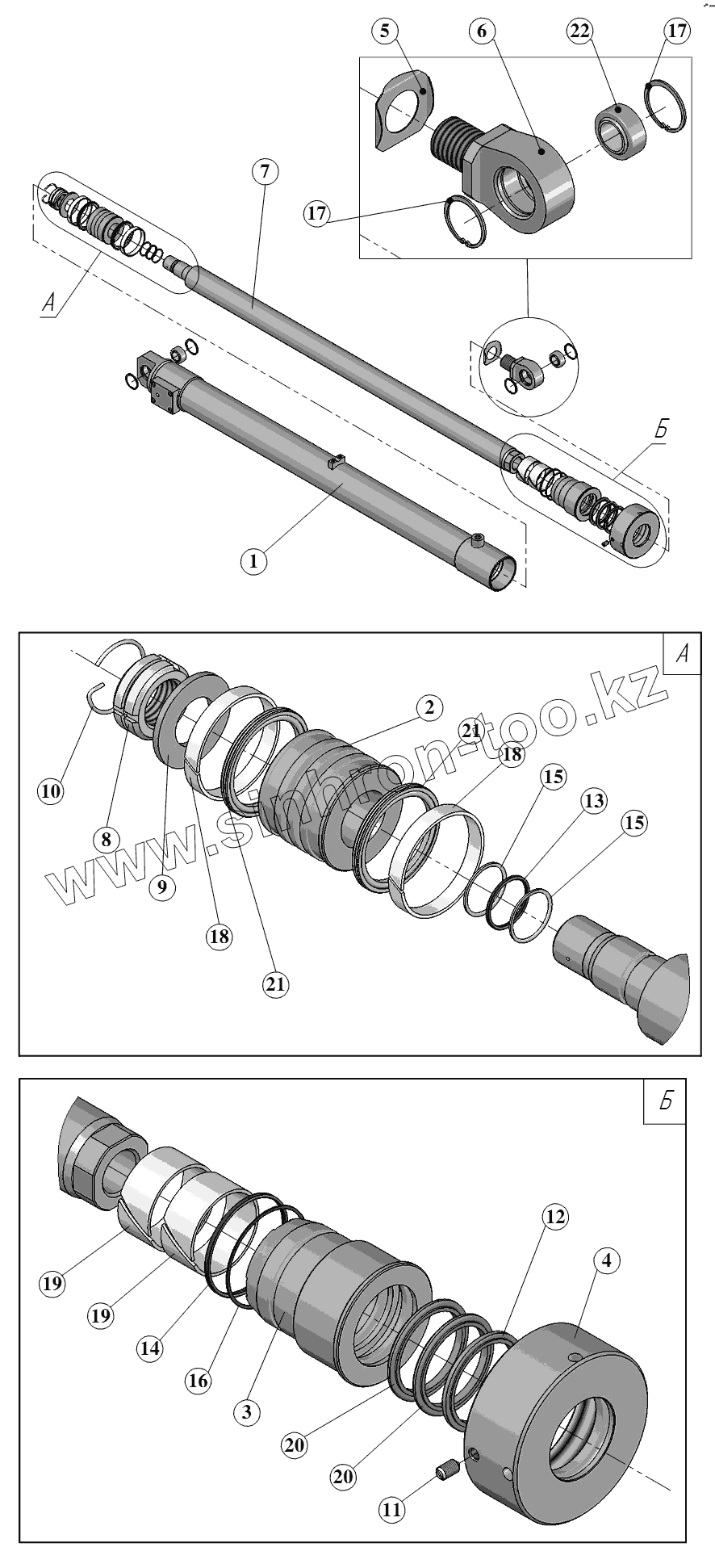

Позиция на иллюстрации	Заводской номер детали		Название детали
1	СБ-170.11.91.440		Цилиндр с крышкой
2	СБ-170.11.91.401		Поршень
3	СБ-170.11.91.402		Втулка
4	СБ-170.11.91.403		Гайка
5	СБ-170.11.91.404		Шайба
6	СБ-170.11.91.405		Проушина
7	СБ-170.11.91.406		Шток
8	СБ-170.11.92.106		Гайка
9	СБ-170.11.92.107		Шайба
10	СБ-170.11.92.111		Кольцо стопроное
11	ВинтM10-6gx20.22H		Винт M10-6gx20.22H
12	Е52-063-5		Грязесъемник Е52-063-5
13	035-040-30-2-2		Кольцо 035-040-30-2-2
14	075-080-30-2-2		Кольцо 075-080-30-2-2
15	353-400		Кольцо защитное 353-400
16	753-800		Кольцо защитное 753-800
17	В42.60С2АЦ9хр		Кольцо В42.60С2А Ц9хр
18	Е21Т-080-12-2,5		Кольцо Е21Т-080-12-2,5
19	Е22Т-063-30-2,5		Кольцо Е22Т-063-30-2,5
20	Е06-063-5		Уплотнение Е06-063-5
21	Е15М-080-5		Уплотнение Е15М-080-5
22	ШС-25К		Подшипник ШС-25К

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
