Каталог запасных частей к технике: ПАО "ТЗА" Автобетононасос 581532. Гидроцилиндр СБ-170.11.91.000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

12

13

13

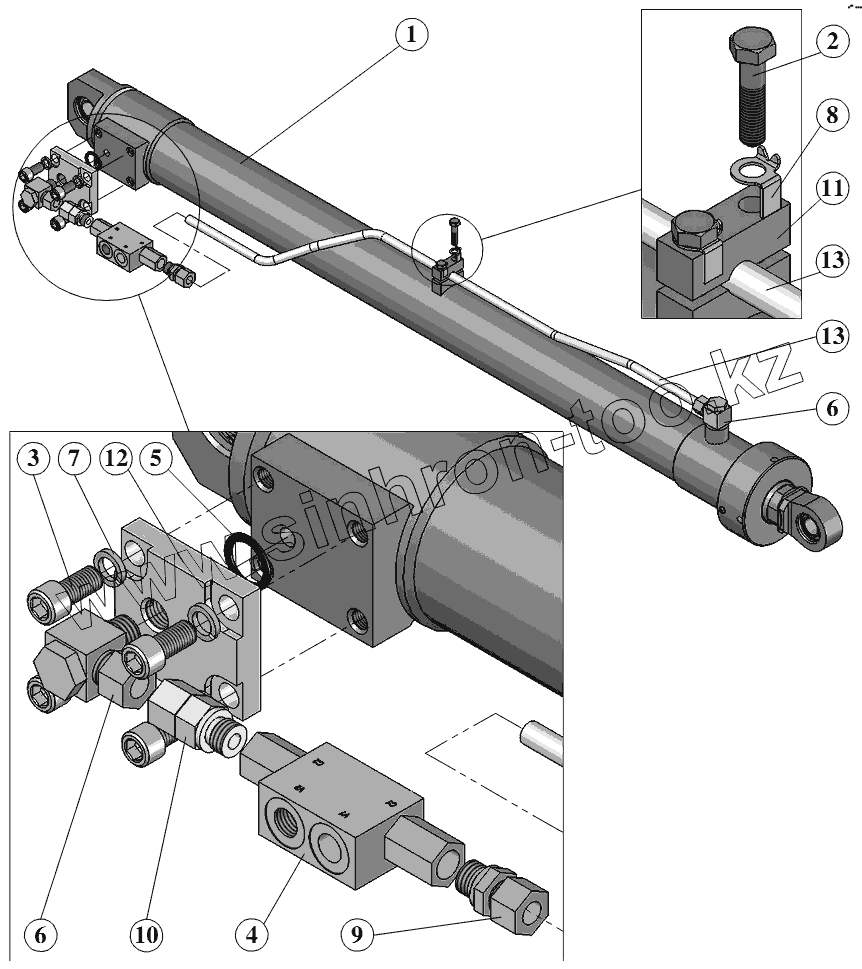

Позиция на иллюстрации	Заводской номер детали		Название детали
1	СБ-170.11.91.400		Гидроцилиндр
2	БолтM8-6gx35.58.019		Болт M8-6gx35.58.019
3	ВинтM12x1,25-6gx25.109.40X.016		Винт M12x1,25-6gx25.109.40X.016
4	КлапанFPD3/8dm		Клапан стабилизации FPD 3/8dm
5	020-025-30-2-2		Кольцо 020-025-30-2-2
6	cod.210426		Угольник поворотный 12 L 3/8dm
7	Шайба12.65Г.019		Шайба 12.65Г.019
8	Шайба801.019		Шайба стопорная 8 01.019
9	cod.2Г042312L3/8dm		Штуцер базовый
10	cod.2Г042412L3/8dm		Штуцер базовый адаптер
11	СБ-170.11.91.001		Планка
12	СБ-170.11.91.002		Плита переходная
13	СБ-170.11.91.003		Труба
