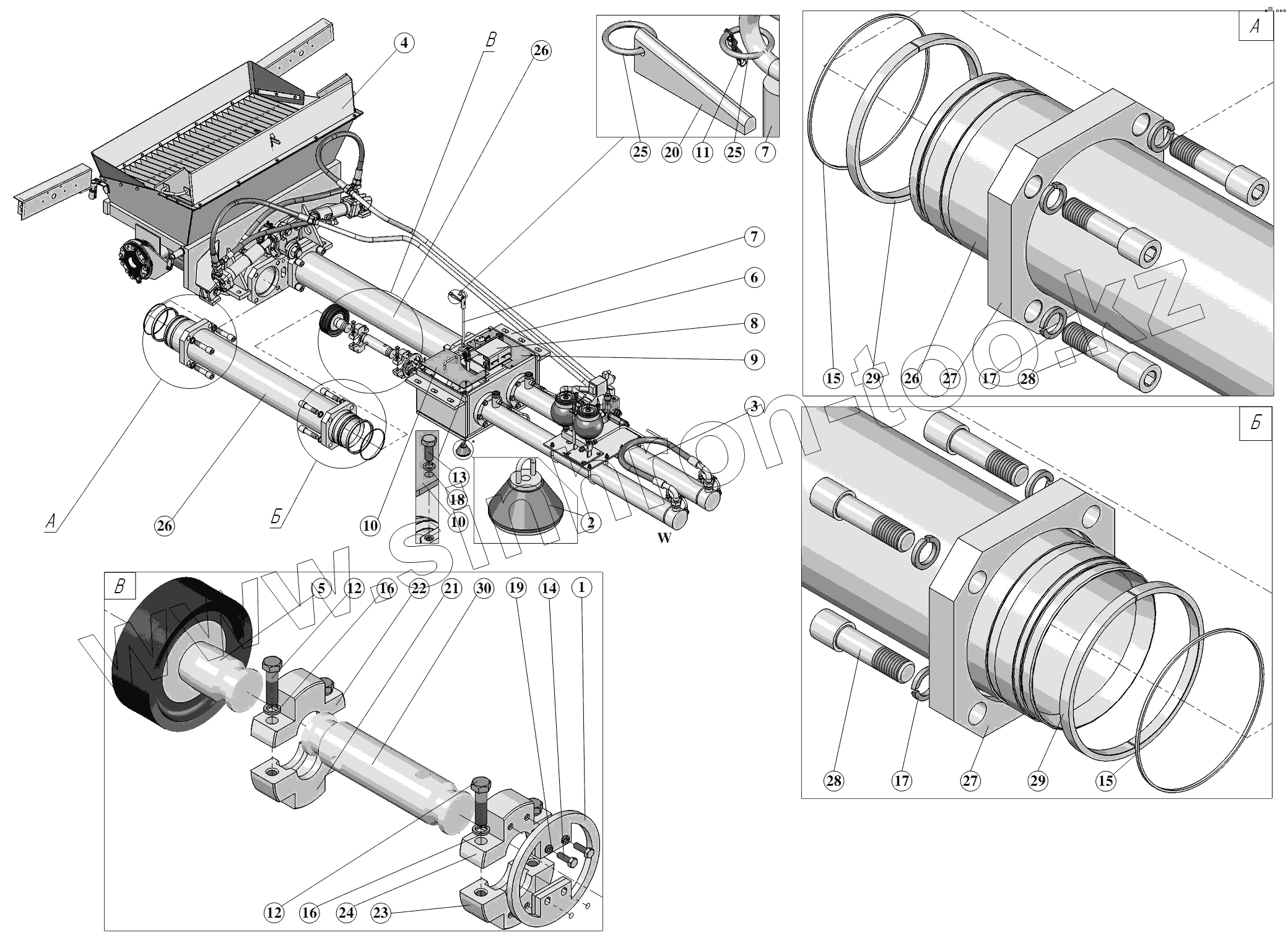

Каталог запасных частей к технике: ПАО "ТЗА" Автобетононасос 581532. Бетононасос СБ-170.89.00.000
1
2
3
4
5
6
7
7
8
9
10
10
11
12
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
25
26
26
26
27
27
28
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СБ-126.52.06.000 | Фланец | |
| 2 | СБ-126.52.08.000 | Заглушка | |
| 3 | СБ-170.00.81.000 | Гидрооборудование бетононасоса | |
| 4 | СБ-170.89.10.000 | Воронка приёмная | |
| 5 | СБ-170.89.20.000 | Поршень в сборе | |
| 6 | СБ-170.89.30.000 | Емкость промывочная | |
| 7 | СБ-170.89.40.000 | Держатель заглушки | |
| 8 | СБ-170.89.55.000 | Механизм преключения | |
| 9 | СБ-170.89.60.000 | Крышка | |
| 10 | СБ-170.89.70.000 | Крышка | |
| 11 | 14Ц15ХрРТМ2201-78-73 | Цепь 14Ц15Хр РТМ2201-78-73 | |
| 12 | БолтM16-6gx60.56.019 | Болт M16-6gx60.56.019 | |
| 13 | БолтM6-6gx16.56.019 | Болт M6-6gx16.56.019 | |
| 14 | БолтM8-6gx25.56.019 | Болт M8-6gx25.56.019 | |
| 15 | 215-220-36-2-2 | Кольцо 215-220-36-2-2 | |
| 16 | Шайба16.65Г.019 | Шайба 16.65Г.019 | |
| 17 | Шайба30.65Г.019 | Шайба 30.65Г.019 | |
| 18 | Шайба6.65Г.019 | Шайба 6.65Г.019 | |
| 19 | Шайба8.65Г.019 | Шайба 8.65Г.019 | |
| 20 | СБ-126.52.00.001 | Клин | |
| 21 | СБ-126.52.00.018 | Зажим | |
| 22 | СБ-126.52.00.019 | Зажим | |
| 23 | СБ-126.52.00.020 | Зажим | |
| 24 | СБ-126.52.00.021 | Зажим | |
| 25 | СБ-126А.05.10.006 | Кольцо | |
| 26 | СБ-170.89.00.001 | Бетоноцилиндр | |
| 27 | СБ-170.89.00.002 | Фланец | |
| 28 | СБ-170.89.00.003 | Болт | |
| 29 | СБ-170.89.00.004 | Кольцо разрезное | |
| 30 | СБ-170.89.00.005 | Вставка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
