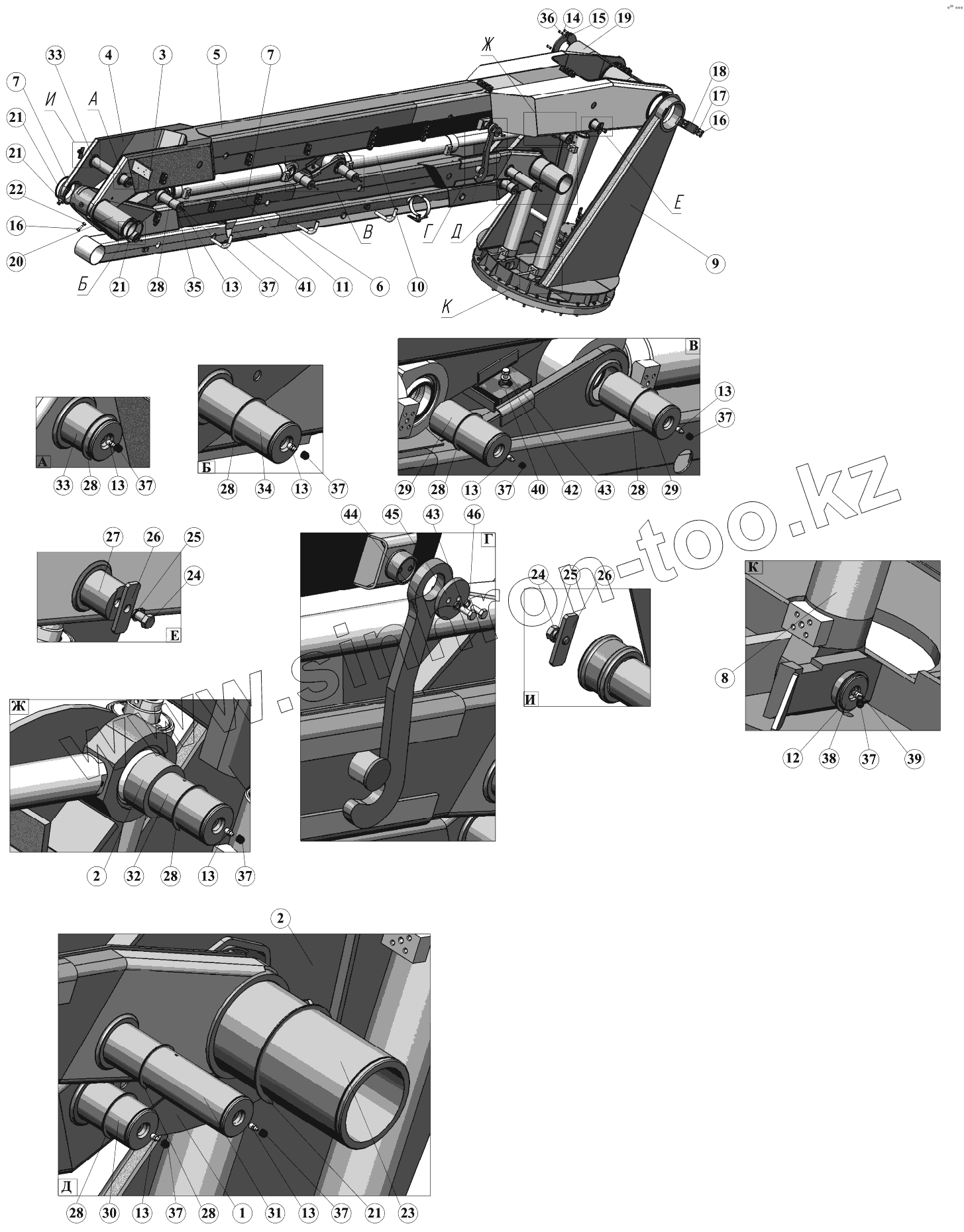

Каталог запасных частей к технике: ПАО "ТЗА" Автобетононасос 58152A. Стрела СБ-126А.02.00.000
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
13
13
13
13
13
13
13
14
15
16
16
17
18
19
20
21
21
21
21
22
23
24
24
25
25
26
26
27
28
28
28
28
28
28
28
28
29
29
30
31
32
33
33
34
35
36
37
37
37
37
37
37
37
37
37
38
39
40
41
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СБ-126А.02.21.000 | Тяга | |
| 2 | СБ-126А.02.20.000 | Рычаг | |
| 3 | СБ-126А.02.19.000 | Тяга | |
| 4 | СБ-126А.02.18.000 | Рычаг | |
| 5 | СБ-126А.02.04.000 | Секция основная | |
| 6 | СБ-126А.02.06.000 | Секция концевая | |
| 7 | СБ-126А.02.05.000 | Секция средняя | |
| 8 | СБ-126А.39.08.000 | Гидроцилиндр | |
| 9 | СБ-126А.02.03.000 | Стойка | |
| 10 | СБ-126А.39.27.000 | Гидроцилиндр | |
| 11 | СБ-126А.39.27.000 | Гидроцилиндр | |
| 12 | В70Ц9Хр | Кольцо | |
| 13 | Масленка1.2Ц6хр | Масленка | |
| 14 | 1265Г019 | Шайба | |
| 15 | СБ-126А.02.00.012 | Полукольцо | |
| 16 | БолтМ16-6gх50.58.019 | Болт | |
| 17 | СБ-126.52.09.002 | Планка | |
| 18 | СБ-126Б.02.00.016 | Фиксатор | |
| 19 | СБ-126А.02.00.004 | Ось | |
| 20 | СБ-126А.02.00.003-01 | Ось | |
| 21 | В180Ц9Хр | Кольцо | |
| 22 | ГайкаМ16-6Н.5.019 | Гайка М16-6Н.5.019 | |
| 23 | СБ-126А.02.00.003 | Ось | |
| 24 | БолтМ16-6gх30.58.019 | Болт | |
| 25 | 16.01.019 | Шайба | |
| 26 | СБ-126А.02.00.008 | Планка | |
| 27 | СБ-126А.02.00.007 | Ось | |
| 28 | В80Ц9Хр | Кольцо | |
| 29 | СБ-126А.02.00.001 | Ось | |
| 30 | СБ-126А.02.00.001-02 | Ось | |
| 31 | СБ-126А.02.00.001-04 | Ось | |
| 32 | СБ-126А.02.00.001-01 | Ось | |
| 33 | СБ-126А.02.00.001-05 | Ось | |
| 34 | СБ-126А.02.00.001-03 | Ось | |
| 35 | СБ-126А.02.00.002 | Ось | |
| 36 | БолтЛГ12-6gх35.56.019 | Болт | |
| 37 | СБ-172-1.01.07.007 | Колпачок | |
| 38 | СБ-126А.02.00.006 | Ось | |
| 39 | Масленка2.2Ц6хр | Масленка | |
| 40 | СБ-126А.02.00.009 | Амартизатор | |
| 41 | СБ-126А.02.00.009 | Амартизатор | |
| 42 | С10.02.Ст3сп | Шайба | |
| 43 | БолтМ10-6gх25.56.019 | Болт | |
| 44 | СБ-126А.02.00.013 | Крюк | |
| 45 | СБ-126А.02.00.014 | Шайба | |
| 46 | 1065Г019 | Шайба | |
| 47 | С12.02.Ст3сп | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
