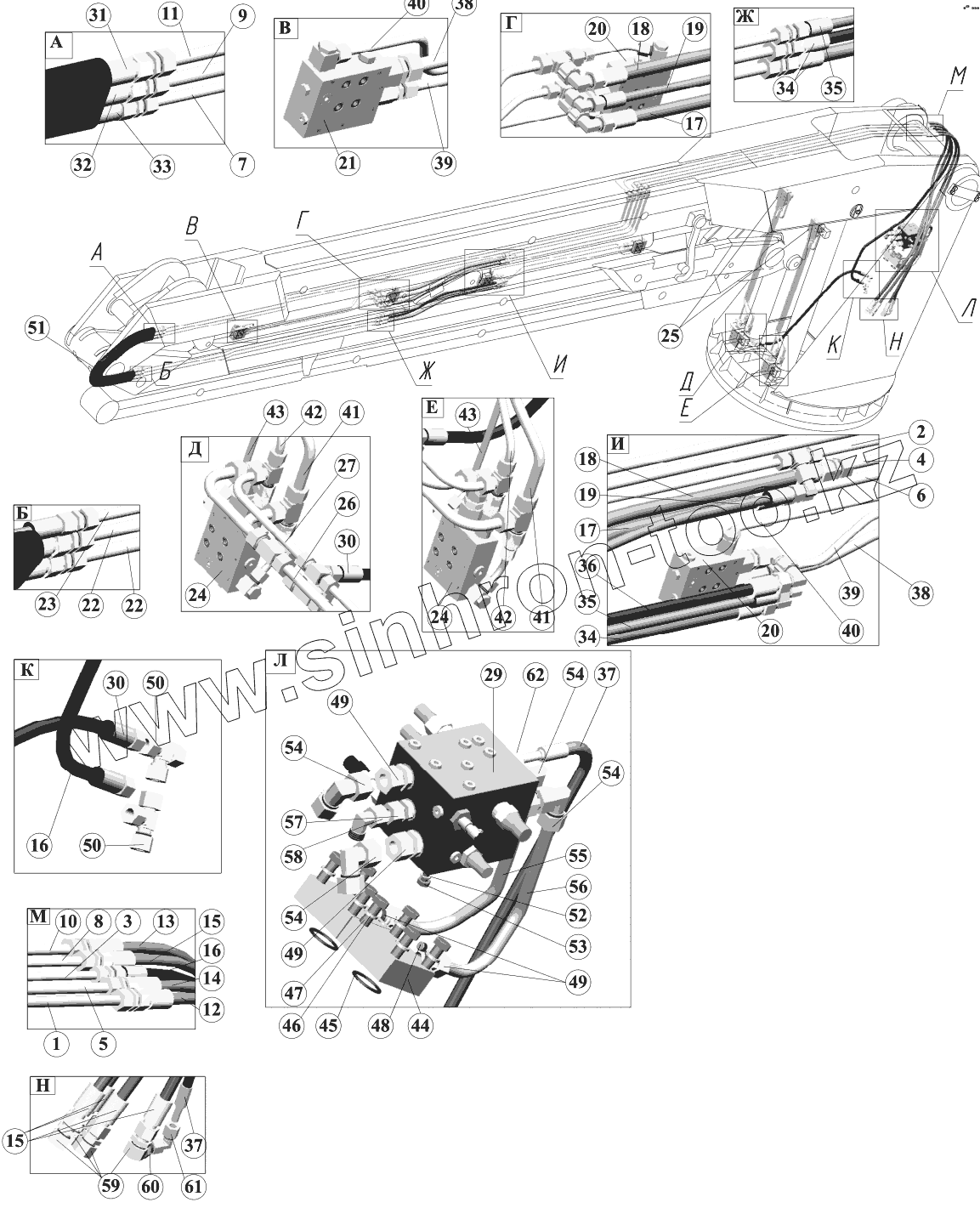

Каталог запасных частей к технике: ПАО "ТЗА" Автобетононасос 58152A. Гидросистема стрелы 58150В.20.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
22
23
24
24
25
26
27
29
30
30
31
32
33
34
34
35
35
36
37
37
38
38
39
39
40
40
41
41
42
42
43
44
45
46
47
48
49
49
49
50
50
51
52
53
54
54
54
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 58150В.20.00.180 | Трубопровод | |
| 2 | 58150В.20.00.100 | Трубопровод | |
| 3 | 58150В.20.00.090 | Трубопровод | |
| 4 | 58150В.20.00.040 | Трубопровод | |
| 5 | 58150В.20.00.030 | Трубопровод | |
| 6 | 58150В.20.00.170 | Трубопровод | |
| 7 | 58150В.20.00.110 | Трубопровод | |
| 8 | 58150В.20.00.050 | Трубопровод | |
| 9 | 58150В.20.00.060 | Трубопровод | |
| 10 | 58150В.20.00.070 | Трубопровод | |
| 11 | 58150В.20.00.080 | Трубопровод | |
| 12 | РВД1-2dm15L-15 | РВД | |
| 13 | РВД1-2dm15L-15 | РВД | |
| 14 | РВД1-2dm15L-15 | РВД | |
| 15 | РВД1-2dm15L-15 | РВД | |
| 16 | РВД3-8dm12L-12L | РВД | |
| 17 | РВД1-2dm151-15 | РВД | |
| 18 | РВД1-2dm151-15 | РВД | |
| 19 | РВД3-8dm121-121 | РВД | |
| 20 | 585221.11.70.100 | Гидрозамок в сборе | |
| 21 | 585221.11.70.200 | Гидрозамок в сборе | |
| 22 | 58150В.20.00.140 | Трубопровод | |
| 23 | 58150В.20.00.130 | Трубопровод | |
| 24 | 585221.11.11.710 | Гидрозамок в сборе | |
| 25 | 585221.11.11.720 | Гидрозамок в сборе | |
| 26 | 58150В.20.00.160 | Связка подачи | |
| 27 | 58150В.20.00.150 | Связка дренажа | |
| 28 | 585221.11.11.600 | Штуцер в сборе | |
| 29 | 00180386.55-45 | Блок поворота стрелы | |
| 30 | 58152А | 58152А | |
| 31 | РВД1-2dm15L-15 | РВД | |
| 32 | РВД1-2dm15L-15 | РВД | |
| 33 | РВД3-8dm12L-12L | РВД | |
| 34 | РВД1-2dm15L-15 | РВД | |
| 35 | РВД3-8dm12L-12L | РВД | |
| 36 | РВД1-2dm15L-15 | РВД | |
| 37 | РВД1-4dm10 | РВД | |
| 38 | 58150В.20.00.008 | Трубка | |
| 39 | 58150В.20.00.005 | Трубка | |
| 40 | 58150В.20.00.004 | Трубка | |
| 41 | 58150В.20.00.002 | Трубка | |
| 42 | 58150В.20.00.001 | Трубка | |
| 43 | 58150В.20.00.003 | Трубка | |
| 44 | 58150В.20.00.018 | Фланец | |
| 45 | 035-040-30-2-2 | Кольцо 035-040-30-2-2 | |
| 46 | 1265Г019 | Шайба | |
| 47 | БолтM12-6gx50.56.019 | Болт M12-6gx50.56.019 | |
| 48 | СБ-126Б.13.04.003 | Дроссель | |
| 49 | 15L1/2dm | Штуцер базовый | |
| 50 | 12L12LМ18х1,5 | Тройник адаптер | |
| 51 | SUNNYHOSE2dmЭу50 | Чехол | |
| 52 | 865Г019 | Шайба | |
| 53 | БолтM8-6gx16.56.019 | Болт M8-6gx16.56.019 | |
| 54 | Уголок15LМ22х1,5 | Уголок адаптер | |
| 55 | 58150В.20.00.006 | Трубка | |
| 56 | 58150В.20.00.006-01 | Трубка | |
| 57 | Штуцер12L3/8dm | Штуцер базовый | |
| 58 | Уголок12LМ18х1,5 | Уголок адаптер | |
| 59 | Штуцер15L | Штуцер | |
| 60 | 58150В.20.00.021 | Доработка штуцера | |
| 61 | Уголок10LМ16х1,5 | Уголок адаптер | |
| 62 | Штуцер10L1-4dm | Штуцер базовый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
