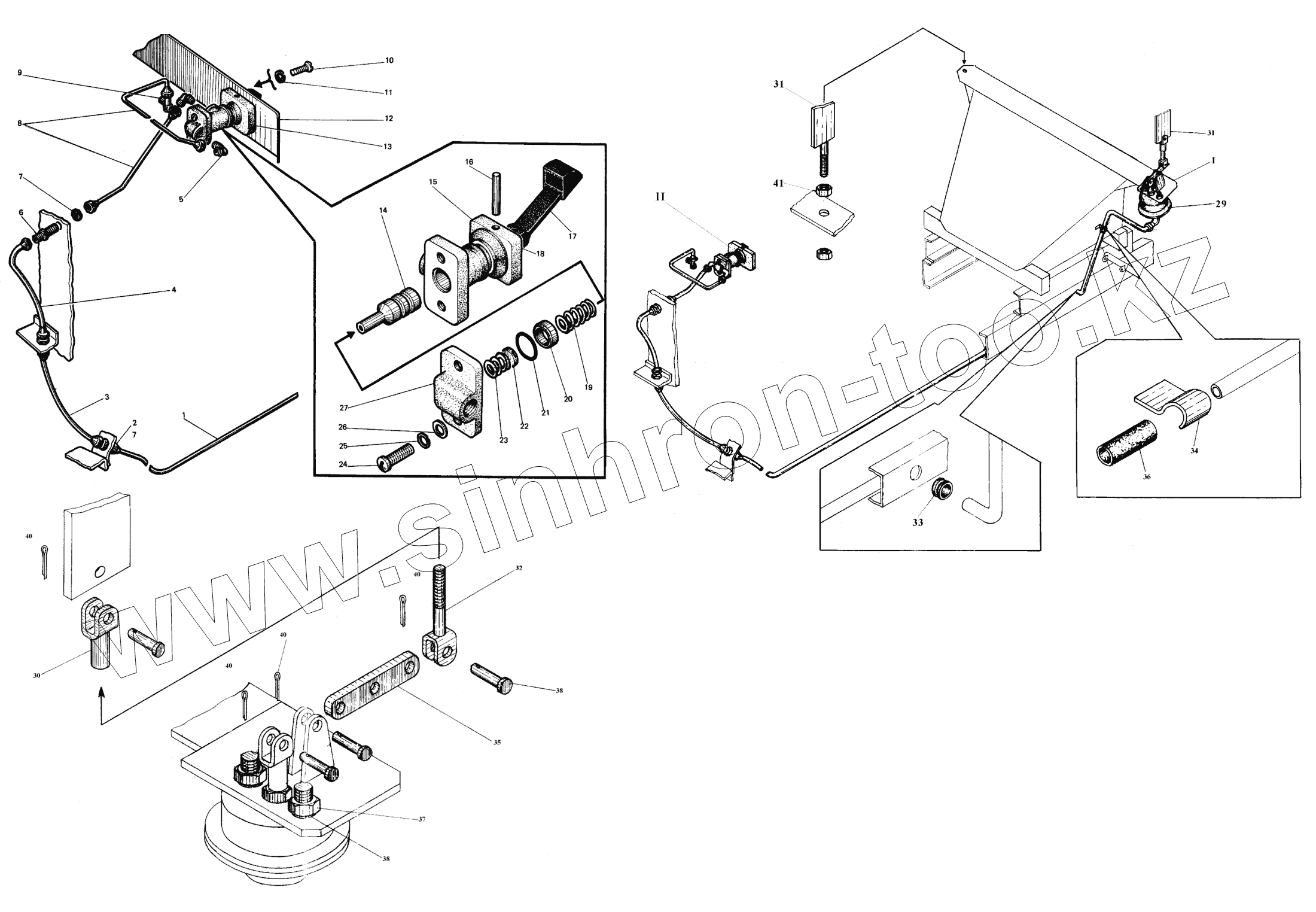

Каталог запасных частей к технике: ПАО "ТЗА" Автобетоноcмеситель 58140В. Установка ограничителя с пневмоприводом
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
31
32
33
34
35
36
37
38
38
40
40
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СБ-172-1.05.03.000 | Трубопровод | |
| 2 | СБ-172-1.05.00.005 | Штуцер | |
| 3 | 5320-3506368 | Шланг соединительный | |
| 4 | 5320-2511028 | Трубка подвода воздуха | |
| 5 | СБ-172-1.05.00.009 | Угольник ввертной | |
| 6 | СБ-172-1.05.00.008 | Штуцер фланцевый проходной | |
| 7 | СБ-172-1.05.00.006 | Гайка | |
| 8 | СБ-172-1.05.05.000 | Воздуховод соединительный | |
| 9 | СБ-172-1.05.00.007 | Тройник ввертной | |
| 10 | ВинтВМ6gх12.48.019 | Винт | |
| 11 | Шайба6.65Г.019 | Шайба 6.65Г.019 | |
| 12 | 4925-5325130 | Щиток панели приборов | |
| 13 | 5320-2511060 | Кран включения блокировки | |
| 14 | 5320-2511066 | Шток | |
| 15 | 5320-2511063 | Корпус | |
| 16 | ВАЗ12206 | Штифт | |
| 17 | 5320-8109044-10 | Ручка управления | |
| 18 | 5320-2511070-02 | Рычаг крана | |
| 19 | 5320-2511073 | Пружина штока | |
| 20 | 5320-2511079 | Седло клапана | |
| 21 | 864211-П | Кольцо уплотнительное | |
| 22 | 5320-2511076 | Клапан | |
| 23 | 5320-2511069 | Пружина клапана | |
| 24 | 1/03767/01 | Винт | |
| 25 | 1/05164/77 | Шайба | |
| 26 | 1/05194/01 | Шайба | |
| 27 | 5320-2511065 | Крышка | |
| 28 | СБ-172-1.05.00.004 | Кронштейн | |
| 29 | 100-35192-10-01 | Камера тормозная передняя | |
| 30 | СБ-172-1.05.01.400 | Вилка | |
| 31 | СБ-172-1.05.02.000 | Ограничитель | |
| 32 | СБ-172-1.05.04.000 | Вилка | |
| 33 | СБ-92-1А.01.10.003 | Втулка | |
| 34 | СБ-92-1А.01.01.221-01 | Скоба | |
| 35 | СБ-172-1.05.00.002 | Рычаг | |
| 36 | СБ-172-1.05.00.003 | Трубка | |
| 37 | ГайкаМ16-6Н.5.019 | Гайка М16-6Н.5.019 | |
| 38 | Шайба16.65Г.019 | Шайба 16.65Г.019 | |
| 39 | Ось6-12h11х36 | Ось | |
| 40 | Шплинт3,5х22.019 | Шплинт | |
| 41 | ГайкаМ20-6Н.5.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
