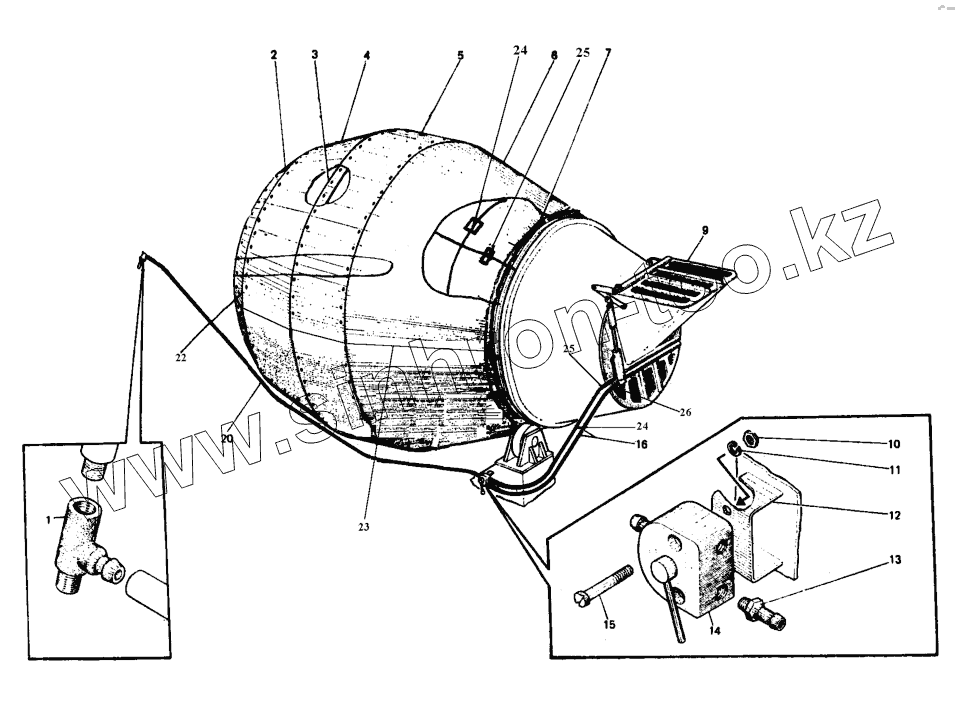

Каталог запасных частей к технике: ПАО "ТЗА" Автобетоноcмеситель 58140В. Теплоизоляция барабана смесительного
1
2
2
3
3
4
4
5
5
6
6
7
9
10
11
12
13
14
15
16
20
22
22
23
24
24
24
25
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СБ-159А-01.05.018 | Тройник | |
| 2 | СБ-172-1.08.00.100 | Полотно 1 | |
| 2 | СБ-172-1.08.01.001 | Утепление на днище | |
| 3 | СБ-172-1.08.00.006 | Лента | |
| 3 | СБ-172-1.08.00.007 | Лента | |
| 4 | СБ-172-1.08.00.001 | Конус 1 | |
| 4 | СБ-172-1.08.01.002 | Утепление на конус 1 | |
| 5 | СБ-172-1.08.00.200 | Полотно 3 | |
| 5 | СБ-172-1.08.01.003 | Утепление на цилиндр | |
| 6 | СБ-172-1.08.00.002 | Конус 2 | |
| 6 | СБ-172-1.08.01.004 | Утепление на конус 2 | |
| 7 | 3113 | Люверс тип Л-3 | |
| 9 | СБ-172-1.09.00.000 | Крышка с пневмоприводом | |
| 10 | ГайкаМ10-6Н.5.019 | Гайка М10-6Н.5.019 | |
| 11 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 12 | СБ-172-1.09.12.000 | Кронштейн | |
| 13 | СБ-172-1.09.00.009 | Штуцер | |
| 14 | ТУ2.053-066-74 | Кран управления | |
| 15 | ВинтМ10gх80.109.40Х.019 | Винт | |
| 16 | СБ-172-1.09.09.000-01 | Трубопровод | |
| 20 | СБ-172-1.09.09.000 | Трубопровод | |
| 22 | СБ-172-1.08.00.004 | Лента | |
| 22 | СБ-172-1.08.00.005 | Лента | |
| 23 | КК25мм,L=3950-5 | Канат капроновый | |
| 24 | СБ-172-1.08.01.011 | Скоба | |
| 24 | СБ-172-1.09.09.000-02 | Трубопровод | |
| 25 | 4310-1804164 | Шланг соединительный | |
| 25 | СБ-172-1.08.01.012 | Скоба | |
| 26 | 5320-3506368 | Шланг соединительный | |
| 27 | СБ-172-1.08.00.003 | Полоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
