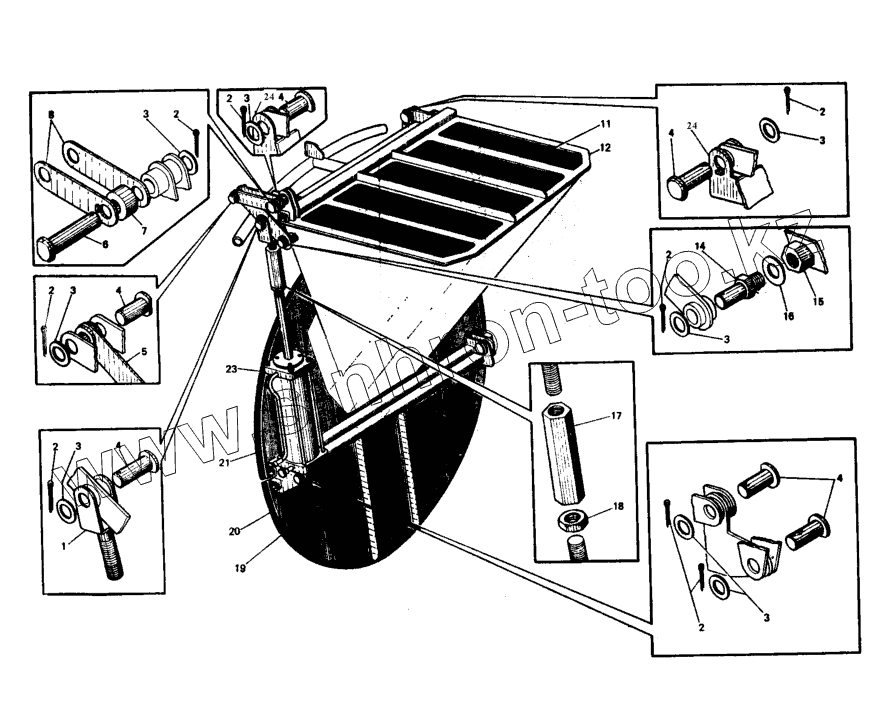

Каталог запасных частей к технике: ПАО "ТЗА" Автобетоноcмеситель 58140В. Крышка с пневмоцилиндром
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
5
6
7
8
11
12
14
15
16
17
18
19
20
21
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СБ-172-1.09.07.000 | Тяга | |
| 2 | Шайба20.01.08кп.019 | Шайба | |
| 3 | Шплинт4х28.019 | Шплинт | |
| 4 | СБ-172-1.09.00.001 | Ось | |
| 5 | СБ-172-1.09.05.000 | Рычаг в сборе | |
| 6 | СБ-172-1.09.00.001-01 | Ось | |
| 7 | СБ-172-1.09.00.008 | Втулка | |
| 8 | СБ-172-1.09.06.000 | Рычаг | |
| 11 | СБ-172-1.09.00.007 | Прокладка | |
| 12 | СБ-172-1.09.02.000 | Крышка в сборе | |
| 14 | СБ-172-1.09.00.003 | Ось | |
| 15 | СБ-172-1.09.00.005 | Кронштейн | |
| 16 | СБ-172-1.09.00.004 | Шайба | |
| 17 | СБ-172-1.09.02.002 | Муфта | |
| 18 | ГайкаМ20-6Н.5.019 | Гайка | |
| 19 | СБ-172-1.09.03.000 | Крышка в сборе | |
| 20 | СБ-172-1.09.03.001 | Прокладка | |
| 21 | СБ-172-1.09.04.000 | Установка крышки | |
| 23 | СБ-172-1.09.01.000 | Пневмоцилиндр | |
| 24 | СБ-172-1.09.08.000 | Петля |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
