Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.72.00.000. Управление

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
5
6
6
6
6
6
6
6
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

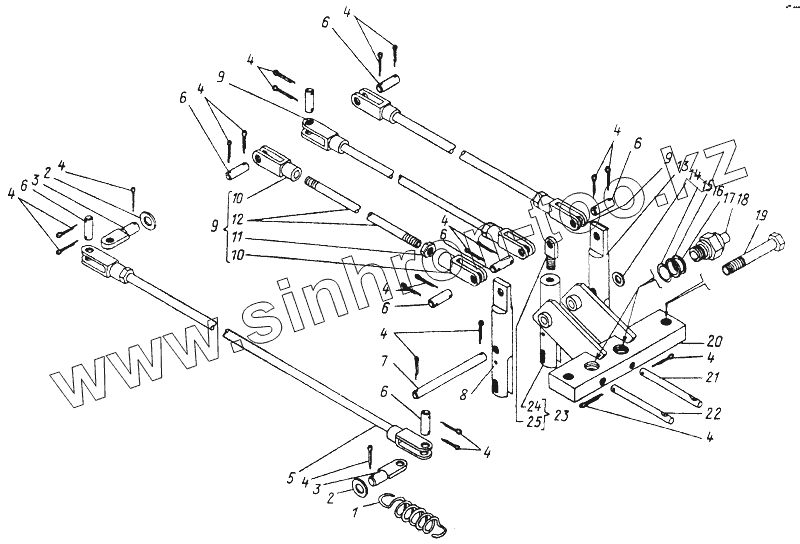

Позиция на иллюстрации Заводской номер детали Название детали
1 У20104А-72.01.001 Пружина
2 8.11371 Шайба
3 ТО-30.72.00.007 Вставка
4 2x25.397 Шплинт
5 ТО-30.72.00.060-02 Тяга
6 У20104А-72.01.009 Палец
7 ТО-30.72.00.009 Ось
8 ТО-30.72.00.003 Рычаг
9 ТО-30.72.00.060 Тяга в сборе
10 У20104А-72.01.092-А Вилка
11 М10.5915 Гайка
12 ТО-30.72.00.061 Пруток
13 ТО-30.72.00.011 Рычаг
14 10.11371 Шайба
15 ТО-6А-1.72.03.002 Прокладка
16 ТО-6А-1.72.03.002-01 Прокладка
17 ТО-6А-1.72.03.002-02 Прокладка
18 ВК-403 Выключатель
19 М12x100.7798 Болт
20 ТО-30.72.00.080 Кронштейн
21 ТО-30.72.00.170 Шток
22 ТО-30.72.00.150 Шток
23 ТО-30.72.00.190 Рычаг в сборе
24 ТО-30.72.00.191 Рычаг
25 ТО-30.72.00.192 Вставка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
