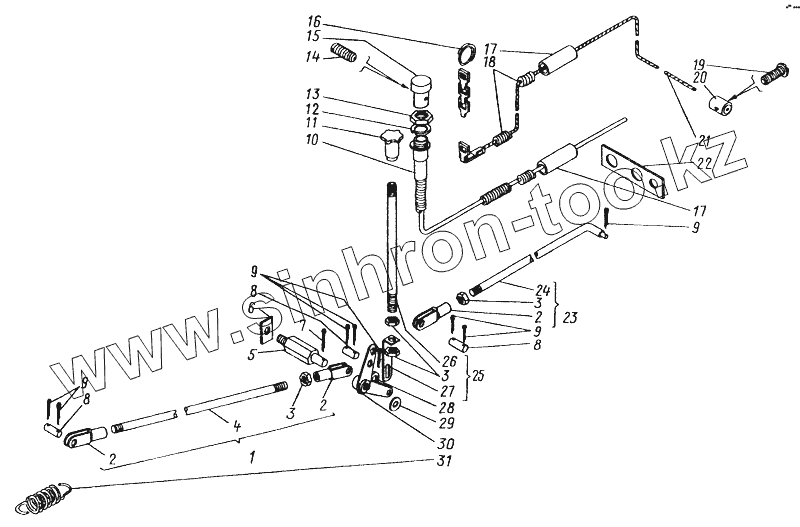

Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.72.00.000. Управление
ТО-30.72.00.000
1
2
2
2
3
3
3
4
5
6
7
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТО-30.72.00.000 | ТО-30.72.00.000 | Управление | |
| 1 | ТО-30.72.00.060-03 | Тяга в сборе | |
| 2 | У20104А-72.01.092-А | Вилка | |
| 3 | М10.5915 | Гайка | |
| 4 | ТО-30.72.00.060-03 | Тяга в сборе | |
| 5 | ТО-30.72.00.005 | Ось | |
| 6 | ТО-30.72.00.006 | Шайба | |
| 7 | 4x25.397 | Шплинт | |
| 8 | У20104А-72.01.004 | Палец | |
| 9 | 3,2x16.397 | Шплинт | |
| 10 | ТО-30.72.00.100 | Передача | |
| 11 | У20104А-72.01.110 | Рукоятка | |
| 12 | 12.6402 | Шайба | |
| 13 | М12.5915 | Гайка | |
| 14 | ВМ3х6.1476 | Винт | |
| 15 | У20104А-42.00.170 | Ручка | |
| 16 | ТО-30.72.00.093 | Кольцо | |
| 17 | ТО-6А.72.01.006 | Втулка | |
| 18 | ТО-30.72.00.001 | Кожух | |
| 19 | ВМ4х10.17473 | Винт | |
| 20 | ТО-30.72.00.008 | Фиксатор | |
| 21 | ТО-30.72.00 090 | Трос | |
| 22 | ТО-30.72.00.002 | Лист | |
| 23 | ТО-30.72.00.070 | Тяга в сборе | |
| 24 | ТО-30.72.00.071 | Тяга | |
| 25 | ТО-30.72.00.130 | Тяга в сборе | |
| 26 | ТО-30.72.00.131 | Тяга | |
| 27 | У20104А-72.01.031 | Ушко | |
| 28 | 8.11371 | Шайба | |
| 29 | 16.11371 | Шайба | |
| 30 | ТО-30.72.00.040 | Рычаг | |
| 31 | У20104А-72.01.001 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
