Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.70.06.000. Вал

Тип техники

Марка

Модель

Схема

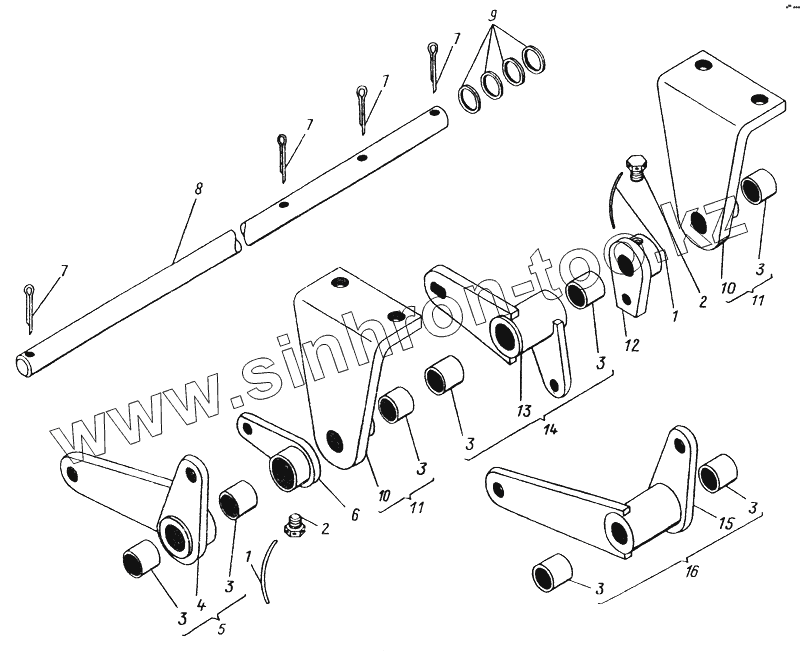

ТО-30.70.06.000

1

1

2

2

3

3

3

3

3

3

3

3

4

5

6

7

7

7

7

8

9

10

10

11

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
ТО-30.70.06.000	ТО-30.70.06.000		Вал
1	1,0-П.3282		Проволока
2	Д-561В.72.03.006		Болт специальный
3	Д-561В.72.03.242		Втулка
4	ТО-30.70.06.110		Рычаг
5	ТО-30.70.06.100		Рычаг
6	Д-561В.72.03.004		Рычаг
7	4x25.397		Шплинт
8	ТО-30.70.06.001		Вал
9	16.11371		Шайба
10	ТО-30.70.06.210		Кронштейн
11	ТО-30.70.06200		Кронштейн
12	ТО-30.70.06.004		Рычаг
13	ТО-30.70.06.310		Рычаг
14	ТО-30.70.06.300		Рычаг
15	ТО-30.70.06.410		Рычаг
16	ТО-30.70.06.400		Рычаг

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
