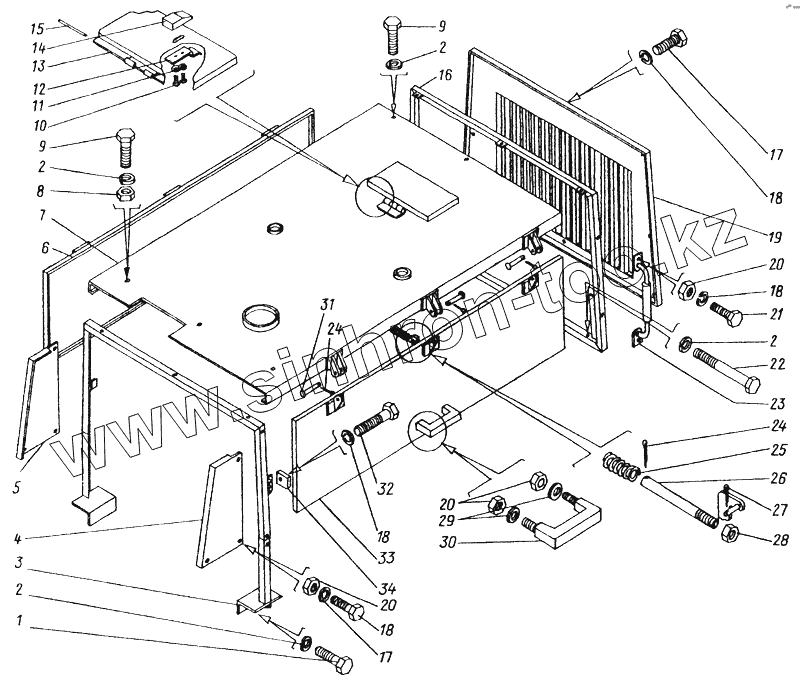

Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.61.00.000. Облицовка
ТО-30.61.00.000
1
2
2
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
18
18
18
19
20
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТО-30.61.00.000 | ТО-30.61.00.000 | Облицовка | |
| 1 | М10x30.7796 | Болт | |
| 2 | 10.6402 | Шайба | |
| 3 | ТО-30.61.00.210 | Стойка | |
| 4 | Т0-30.61.00.002 | Стенка | |
| 5 | ТО-30.61.00.002-01 | Стенка | |
| 6 | ТО-30.61.00.070-01 | Щит | |
| 7 | ТО-30.61.00.020 | Капот | |
| 8 | М10.5915 | Гайка | |
| 9 | М10x25.7796 | Болт | |
| 10 | В2М5х12.17473 | Винт | |
| 11 | 5.6402 | Шайба | |
| 12 | У20104А-61.00.052 | Защелка | |
| 13 | У20104А-61.00.051 | Крышка | |
| 14 | У20104А-61.00.053-А | Ручка | |
| 15 | 4,0-С-П.3282 | Проволока | |
| 16 | ТО-30.61.00.090 | Стойка | |
| 17 | М8х20.7796 | Болт | |
| 18 | 8.6402 | Шайба | |
| 19 | ТО-30.61.00.110 | Решетка | |
| 20 | М8.5915 | Гайка | |
| 21 | М8Х55.7796 | Болт | |
| 22 | М10x60.7796 | Болт | |
| 23 | ТО-30.61.00.450 | Поручень | |
| 24 | 4x32.397 | Шплинт | |
| 25 | У20104А-61.00.006-А | Пружина | |
| 26 | Д-561В.61.00.004 | Стержень направляющий | |
| 27 | 2x16.397 | Шплинт | |
| 28 | М16.5915 | Гайка | |
| 29 | 8.11371 | Шайба | |
| 30 | У20104А-61.00.240-01 | Ручка | |
| 31 | ТО-30.61.00.004 | Ось | |
| 32 | М8х35.7796 | Болт | |
| 33 | ТО-30.61 00.070 | Щит | |
| 34 | ТО-30.61.00.003 | Буфер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
