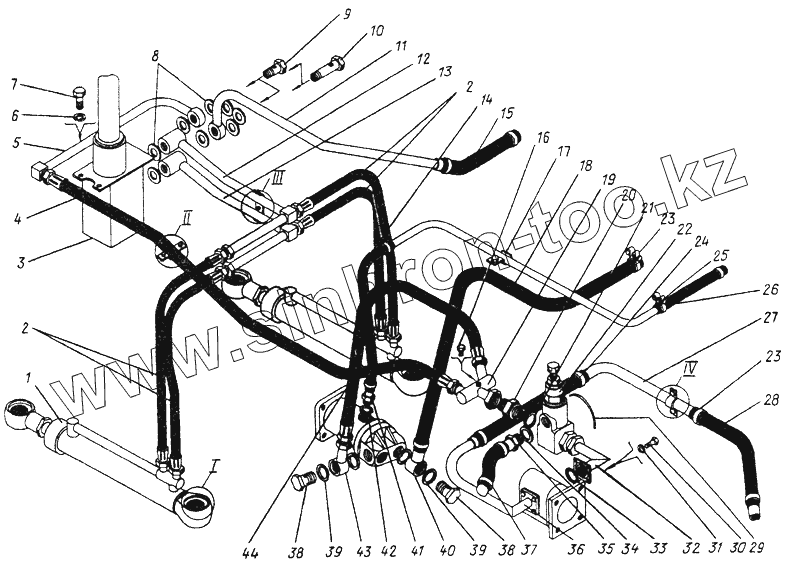

Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.46.00.000. Гидросистема рулевого управления
ТО-30.46.00.000
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТО-30.46.00.000 | ТО-30.46.00.000 | Гидросистема рулевого управления | |
| 1 | ТО-30.46.01.000 | Цилиндр рулевой | |
| 2 | РВД12x650-У | Рукав | |
| 3 | ТО-30.46.02.100 | Руль гидравлический | |
| 4 | РВД16x1250-У | Рукав | |
| 5 | ТО-30.46.00.150 | Трубопровод | |
| 6 | 10.6402 | Шайба | |
| 7 | М10x25.7798 | Болт | |
| 8 | М22х1,5.25684 | Прокладка | |
| 9 | 2-1-16.25682 | Болт | |
| 10 | ТО-30.46.00.001 | Болт | |
| 11 | ТО-30.46.00.100 | Трубопровод | |
| 12 | ТО-30.46.00.200 | Трубопровод | |
| 13 | ТО-30.46.00.210 | Трубопровод | |
| 14 | 14x22,5-16.10362 | Рукав | |
| 15 | Б(1)-10-25-36У.18698 | Рукав | |
| 16 | Д-561Б.44.01.312 | Пробка | |
| 17 | ТО-30.46.00.004 | Скоба | |
| 18 | Б(1)-10-25-36У.18698 | Рукав | |
| 19 | ТО-30.46.00.450 | Тройник | |
| 20 | ТО-30.46.00.008 | Штуцер | |
| 21 | М33.23358 | Прокладка | |
| 22 | 521.20.06.000 | Клапан предохранительный | |
| 23 | У20104А-44.02.140 | Хомут | |
| 24 | Б(1)-10-25-36У.18698 | Рукав | |
| 25 | У20104А-41.02.100 | Хомут | |
| 26 | 14x22,5-16.10362 | Рукав | |
| 27 | ТО-30.46.00.250 | Трубопровод | |
| 28 | Б(1)-10-25-36У.18698 | Рукав | |
| 29 | 0,8-0-С.3282 | Проволока | |
| 30 | М8х25.7798 | Болт | |
| 31 | 8.6402 | Шайба | |
| 32 | ТО-30.46.00.500 | Фланец | |
| 33 | 035-043-46.9833 | Кольцо | |
| 34 | М27.23358 | Прокладка | |
| 35 | ТО-30.46.00.550 | Штуцер | |
| 36 | ТО-30.46.00.400 | Трубопровод | |
| 37 | Б(1)-10-25-36У.18698 | Рукав | |
| 38 | 2-1-22.25682 | Болт | |
| 39 | М27х2.25684 | Прокладка | |
| 40 | ТО-30.46.00.300 | Угольник поворотный | |
| 41 | ТО-30.46.00.002 | Штуцер | |
| 42 | М16.23358 | Прокладка | |
| 43 | ТО-30.46.00.350 | Трубопровод | |
| 44 | РВД16x850-У | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
